О самой системе теплых водяных полов мы рассказывали в отдельной статье, а в этой ознакомим Вас с монтажом теплого пола.
Для того чтобы правильно смонтировать теплый пол, нужно знать следующее: какая максимально допустимая длина контура, какой вид греющего контура использовать, какой тип и толщину утеплителя применять, с какими радиусами и шагами укладывать трубу, каким способом будет происходить крепеж трубы и утеплителя, какая должна быть толщина стяжки. Если у Вас нет ответа, хотя бы на один из перечисленных вопросов, начинать монтаж пола необходимо с изучения проекта, если таковой существует.
Подготовка основания: поверхность основания пола должна быть ровной (чем меньше неровности, тем надежней произведется укладка системы), для чего используют нивелирные растворы или просто бетонные стяжки. На подготовленное основание укладывают техническую пленку или же специальные гидроизоляционные материалы. Для погашения влияния линейного расширения пола на вертикальные стены, вдоль планируемой укладки пола и вертикальной стеной размещают демпферную ленту. Высотой она обычно порядка 140-160мм и толщиной 4-6мм.
Утепление. Наиболее распространенным теплоизоляционным материалом является пенопласт марки ПСБ-С 25 с плотностью 15-16 кг/м3 или экструдированный пенополистирол с плотностью 25-38 кг/м3 (иногда используют маты из минеральной ваты на основе базальта). Толщина теплоизоляции рассчитывается исходя из теплопотерь (которые зависят от глубины расположения пола, его геометрических параметров, материала, климатических условий и т.д.) и составляет порядка 30 – 150мм. Теплоизоляция выглядит в виде матов, размеры могут быть шириной от полуметра и длиной до нескольких метров. Размеры никаким образом не влияют на тепловые свойства, а подбираются исходя из удобства или особенностей монтажа, а также себестоимости матов. Так как следующий слой который укладывается на теплоизоляцию это фольгированная или ламинированная алюминием пленка, целью которой является отражать тепло от трубы в нужном направлении, маты иногда выпускаются с уже приклеенной на них пленкой. Сама пленка может быть различной толщины с нанесенной разметкой, для простоты монтажа трубы.
Укладка трубы.

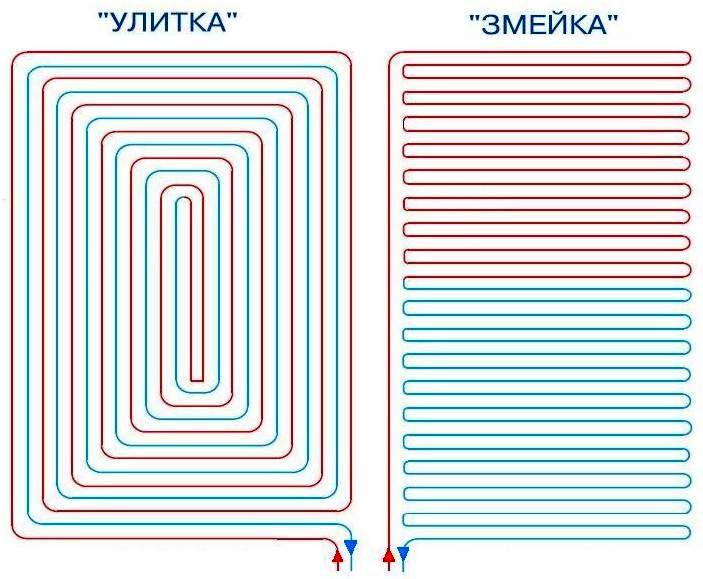

Греющие контуры по виду раскладки трубы разделяют на два основных вида: меандровый (зигзаг, змея) и спиральный (центральный, улитка). Более равномерное распределение температуры будет в спиральном контуре, так как витки возвратной трубы прокладывают между витками подающей трубы. Так как труба в спиральном контуре сгибается под углом не более 90* (в меандровом под 180*), нет потребности в мощном циркуляционном насосе. Максимальная длина трубы контура должна быть менее 100м, так как максимально допустимое значение потери давления должно быть не более 0,2атм. Эти данные взяты из условий экономичности, связанными с энергозатратами насосного и теплового оборудования, а говоря простыми языком: сможет ли насос прокачать на необходимую длину трубы заданную температуру.
Качественную трубу можно сгибать несколько раз, она мягче (не путать с прочностью) и позволяет делать укладку с меньшим шагом, так как минимально допустимый радиус изгиба составляет 3-4 наружного диаметра трубы, у некачественных труб этот же параметр составляет 6-8 диаметров.

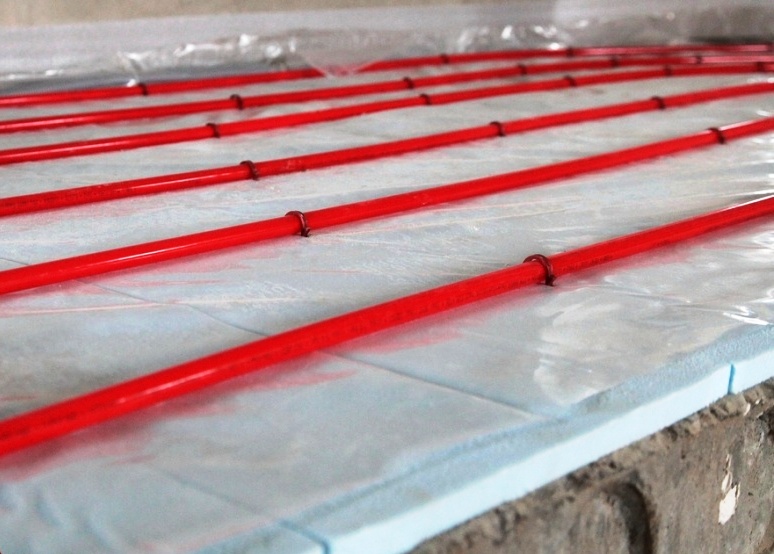

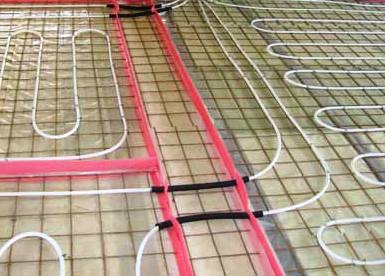

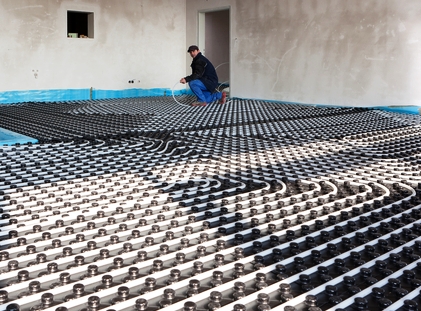

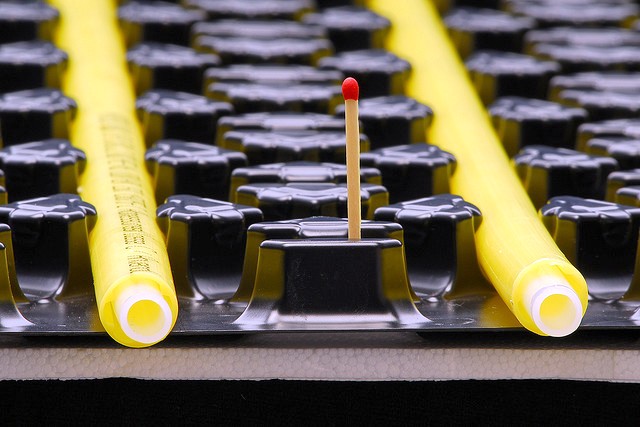

Труба может быть закреплена несколькими способами в зависимости от параметров теплоизоляции и может осуществляться с помощью U-образных шпилек, якорных скоб (которые вщелкиваются через фольгированную пленку, при условии что она приклеена к мату), с помощью крюков-дюбелей, которые одновременно прикрепляют и сами маты к основанию, с помощью проволоки или пластиковых хомутов, которые применяются в случае использования дополнительной армирующей сетки. Такая сетка представляет собой сварную конструкцию из проволоки диаметром 2-4мм, с ячейкой порядка 50-200мм, которая размещается поверх фольгированной пленки и уже непосредственно на сетку укладывают трубу. Также используют для монтажа пластиковые шины, рейки или маты труба просто вщелкивается в необходимом месте. Такие конструкции удорожают конструкцию, но убыстряют монтаж.

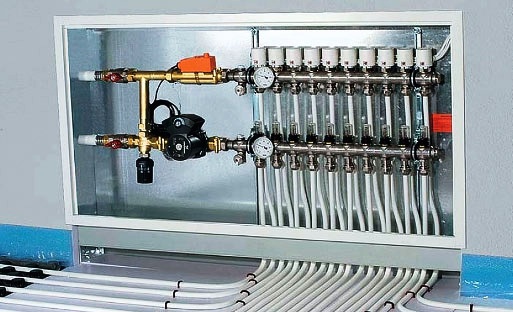

Для отопления больших площадей применяют несколько контуров, которые запитаны и управляются через единый распределительный узел – гребенку, с помощью датчиков и сервоприводов. Также для независимой работы контуров устанавливают редукторы давления и проводят гидравлическое выравнивание контуров. Такую настройку выполняют единожды при пуске системы.
Устройство стяжки: бетонная смесь заливается сверху магистральных труб. Не заблуждайтесь, что залить бетоном это просто – стяжка должна выдерживать внешнюю нагрузку и равномерно распределять ее, помимо этого стяжка должна выдерживать тепловую нагрузку. Так что толщина стяжки и ее состав имеют такое же значение как и качество самой металлополимерной трубы. Толщина стяжки должна обеспечить достаточную жесткость при наименьшей толщине, для исключения потерь тепла на дистанции от трубы до поверхности. Обычно минимальная толщина слоя над трубами составляет порядка 40-60 мм, что достаточно для выдерживания нагрузки в 200 кгс/м.кв. Обязательно при приготовлении бетонной стяжки использовать пластификаторы, которые после застывания позволяют сглаживать тепловые расширения и исключают возникновение трещин и разрушения стяжки.

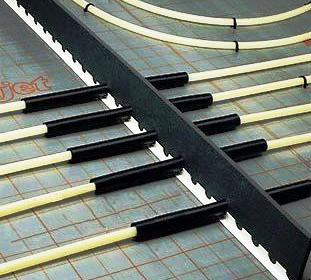

Обратите внимание, что за один раз можно заливать не более 40 м.кв. теплого пола. При большей площади, стяжку разделяют на соседние участки с использованием компенсационного шва толщиной порядка 3-6мм, который заполняется эластичным материалом, к примеру, полиуретаном. В тех местах, где труба пересекает компенсационный шов, она должна быть уложена в защитную гофротрубку (пешель).
Для контроля системы отопления, заливку стяжки производят обязательно при рабочем давлении в трубе, что позволяет обнаружить утечки, которые могут возникнуть в результате повреждения трубопровода во время монтажа. Стяжка полностью высыхает спустя месяц, если же по каким-то причинам Вам необходимо сократить сроки строительства, применяются быстросохнущие бетонные смеси, но необходимо учитывать что не всегда возможно их применение, из-за технических и химических параметров конструкций.
Выбирать конечное покрытие пола (кафель, ковер) необходимо на этапе проектирования – материал влияет на энергозатраты. Лучший материал – кафель. Не пытайтесь уменьшать толщину утеплителя, если по итогу строители или проектанты промахнулись с уровнями порогов и дверей – результат будет плачевным. Вывод – обсуждайте проектирование теплых полов на начальных этапах, а не в момент выбора материалов.
И последний совет: сделайте и сохраните копию схемы контуров, положите ее в распределительный узел. В схеме важны два параметра: шаг и положение начального витка трубы. Эта информация Вам понадобиться в случае перепланировок, ведь главное не повредить трубу.
