Проектирование Систем Кондиционирования Воздуха и Приточно-вытяжной вентиляции

При заключении договора на монтаж – проект бесплатно!

Этапы проектных работ по проектированию Систем Кондиционирования Воздуха и Приточно-вытяжной вентиляции.

1-ый этап:

 ТЭО (технико-экономическое обоснование) проекта вентиляции и кондиционирования

 На этой стадии проектирование ведется  по укрупненным показателям.

1. Производят выбор и технико-экономическое обоснование типа систем  вентиляции и кондиционирования.

2. Определяют месторасположение  установки  оборудования систем вентиляции и кондиционирования, а также определяют его основные характеристики:

- производительность по воздуху (L),

- производительность по  холоду (Qx) и теплу (QT),

- тип (на ременной передаче, «свободное колесо) и число  вентиляторных секций (с резервным вентилятором),

- тип автономных или зональных  холодильных установок (фанкойлы, фреоновые сплит-системы, охлаждающие панели, блоки с переменным расходом фреона)

- тип нагревателей (электрические, водяные), их расположение

-  тип и расход тепло и хладоносителей (электрическая энергия, горячая вода, пар, холодная вода, фреон, промежуточный теплоноситель)

- дополнительные секции, такие как осушители, увлажнители, рекуператоры, фильтры тонкой очистки

- электрическая  мощность  электрооборудования

- общий вес оборудования

3. Устанавливают предварительную стоимость запроектированных  систем.

 После утверждения заказчиком ТЭО разрабатывают рабочий проект (РП).

2-ой этап:

Рабочий проект (РП) разрабатывается на основании строительных планировок, теплотехнических характеристик строительных конструкций и технологического задания.

 1. Производят расчет тепловлаговыделений и на его основании расчет воздухообмена для каждого помещения, обеспечивающий требуемые параметры климата или технологии (для промышленных помещений).

2. Подбирают оборудование, обеспечивающее необходимый воздухообмен и потери напора в сети. Окончательно выбирают тип и принципиальную схему системы и определяют ее характеристики, количество воздухораспределителей, решеток, регулирующей аппаратуры и т.д.

3. Вычерчивают планы с нанесением оборудования и разводкой сети воздуховодов и трубопроводов. Пример чертежа

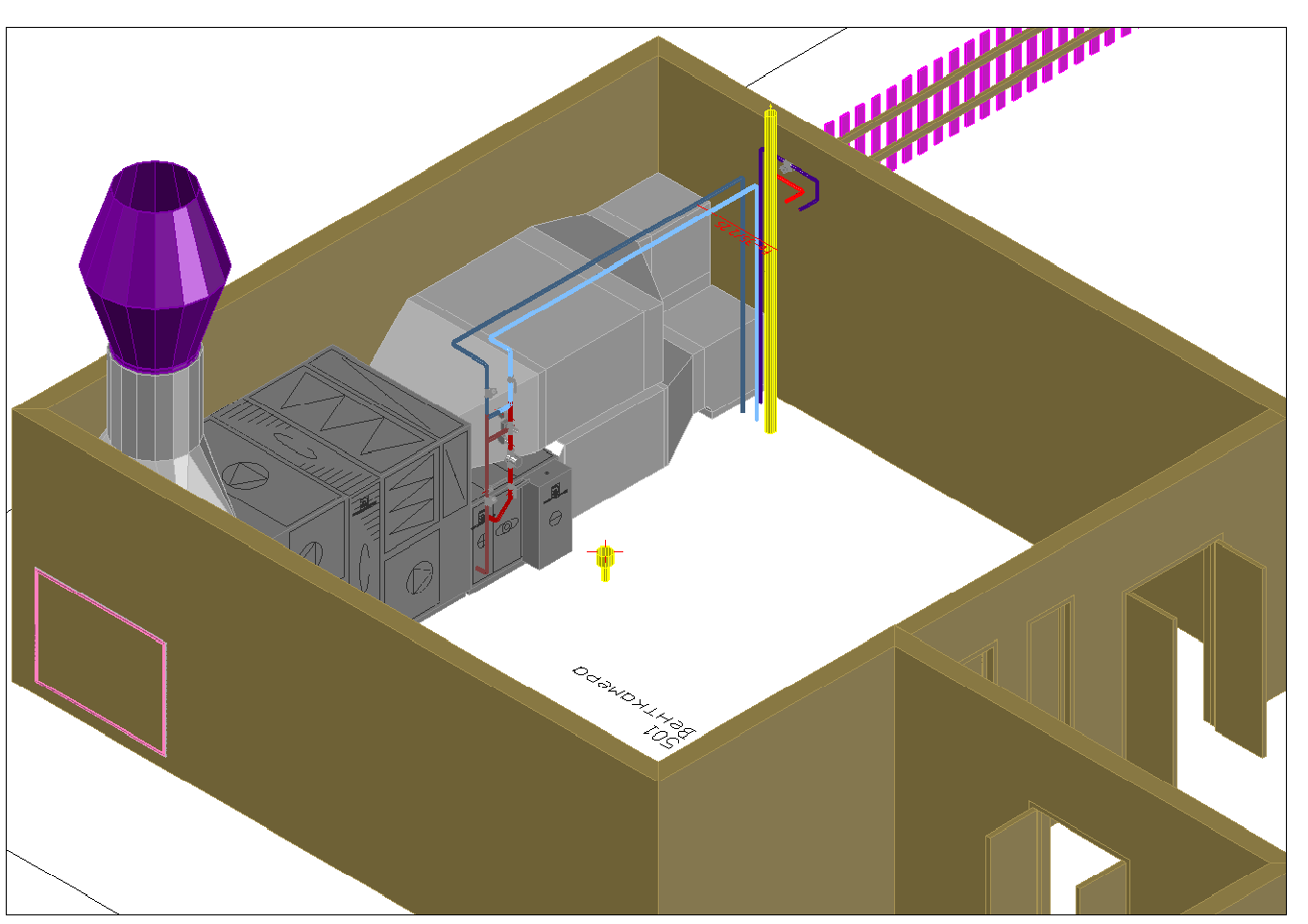

4. Чертят разрезы вентиляционных камер и сложных узлов прокладки воздуховодов и трубопроводов

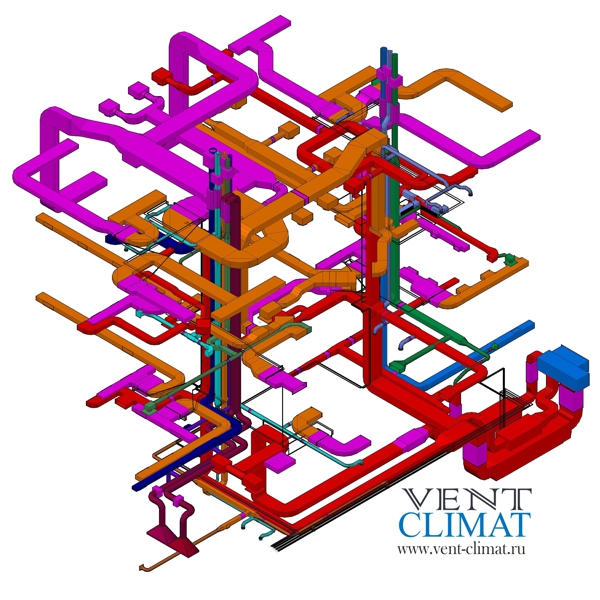

5.  Вычерчивают  аксонометрические схемы сетей воздуховодов и трубопроводов.

6.  Выполняют аэродинамические и гидравлические расчеты.

7. Определяют уровень шума.

8. Заполняют спецификации по оборудованию, материалам, арматуре.

После согласования проекта в СЭС и пожарной инспекции, если есть замечания по проекту, вносят корректировки. На этом стадия проектирования заканчивается.

 Рабочие чертежи передаются монтажной организации  на объект для монтажа оборудования.

 После окончания монтажных работ монтажными организациями составляются исполнительные чертежи и исполнительная документация, которая согласовывается с проектной организацией и передается Заказчику.

Компания ТехСистем Л готова выполнить любой этап работ для наших Заказчиков, а так же «войти» в проект на любой стадии проектирования и строительства.

Выполненные проекты по Отоплению Вентиляции Кондиционированию

1. Проект по вентиляции и кондиционированию коттеджа КП Снегири
2. Проект замены вентиляционного оборудования в венткамерах кинотеатра София
3. Проект замены вентиляционного оборудования в венткамере кинотеатра Прага
4. Проект вентиляции в химико-аналитической лаборатории
5. Проект ОВиК в загородном доме в КП Миллениум Парк
6. Проект ОВиК в загордном доме в КП Павлово
7. Проект технологической вентиляции для цеха по переработке рыбы компании ТихРыбКом
8. Проект технологической вентиляции для сварочного участка производственной площадки компании "ЗОЛМА"
9. Проект замены вентоборудования в венткамере кинотеатра Высота
10. Проект замены вентоборудования в венткамере кинотеатра Витязь
11. Проект дестратификации воздуха в помещении темперинга (разморозки) мясной продукции компании MARR
12. Проект кондиционирования, вентиляции и отопления в мед клинике на Боткинской
