Проект оснащения загородного дома системами вентиляции, кондиционирования и отопления

При проектировании системы вентиляции было применено приточное оборудование компании Daikin AHU, вентиляторы для вытяжки -Systemair  KVO, воздухораспределители - Halton

Для системы кондиционирования применена VRV-система Daikin

Состав проекта ОВиК:

  1. Общие данные
  2. Воздухообмен по помещениям
  3. Поэтажные планировки дома с трассировкой воздуховодов и размещением вентиляционного оборудования и канальных кондиционеров
  4. Аксонометрия (изометрия) вентиляционных систем
  5. Аксонометрия (изометрия) систем канальных кондиционеров
  6. Аксонометрия фреонопровода и дренажа
  7. Размещение наружных блоков кондиционеров и ККБ





3. Поэтажные планировки дома с трассировкой воздуховодов и размещением вентиляционного оборудования и канальных кондиционеров

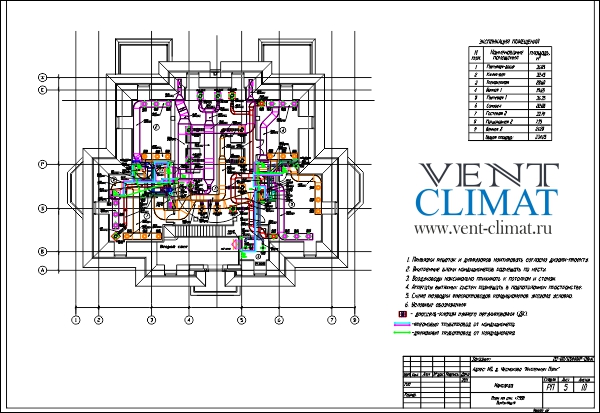

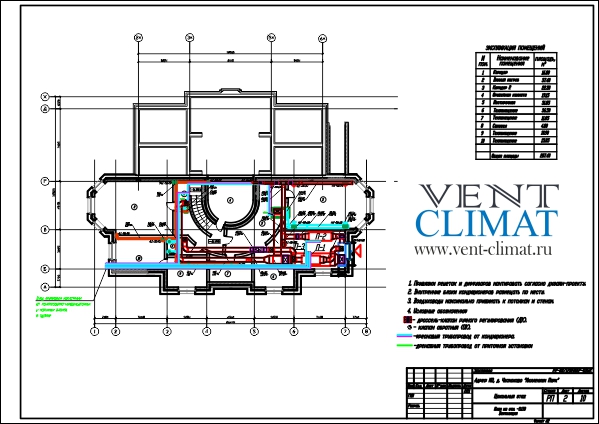

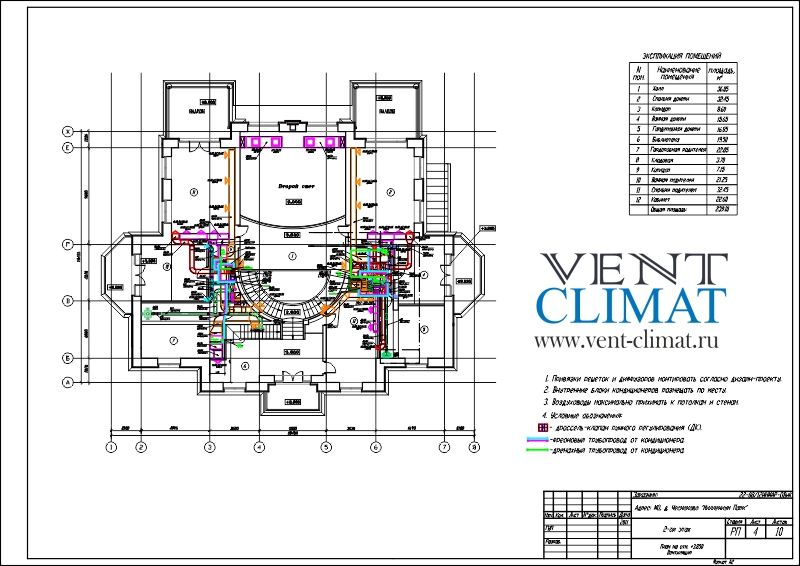

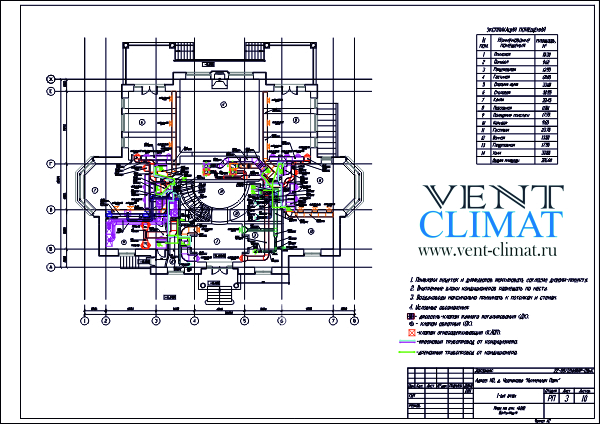

цоколь с разводкой воздуховодов и оборудованием1этаж с разводкой воздуховодов и оборудованием2этаж с разводкой воздуховодов и оборудованиеммансарда с разводкой воздуховодов и канальными кондиционерами

































































































































4. Аксонометрия (изометрия) вентиляционных систем

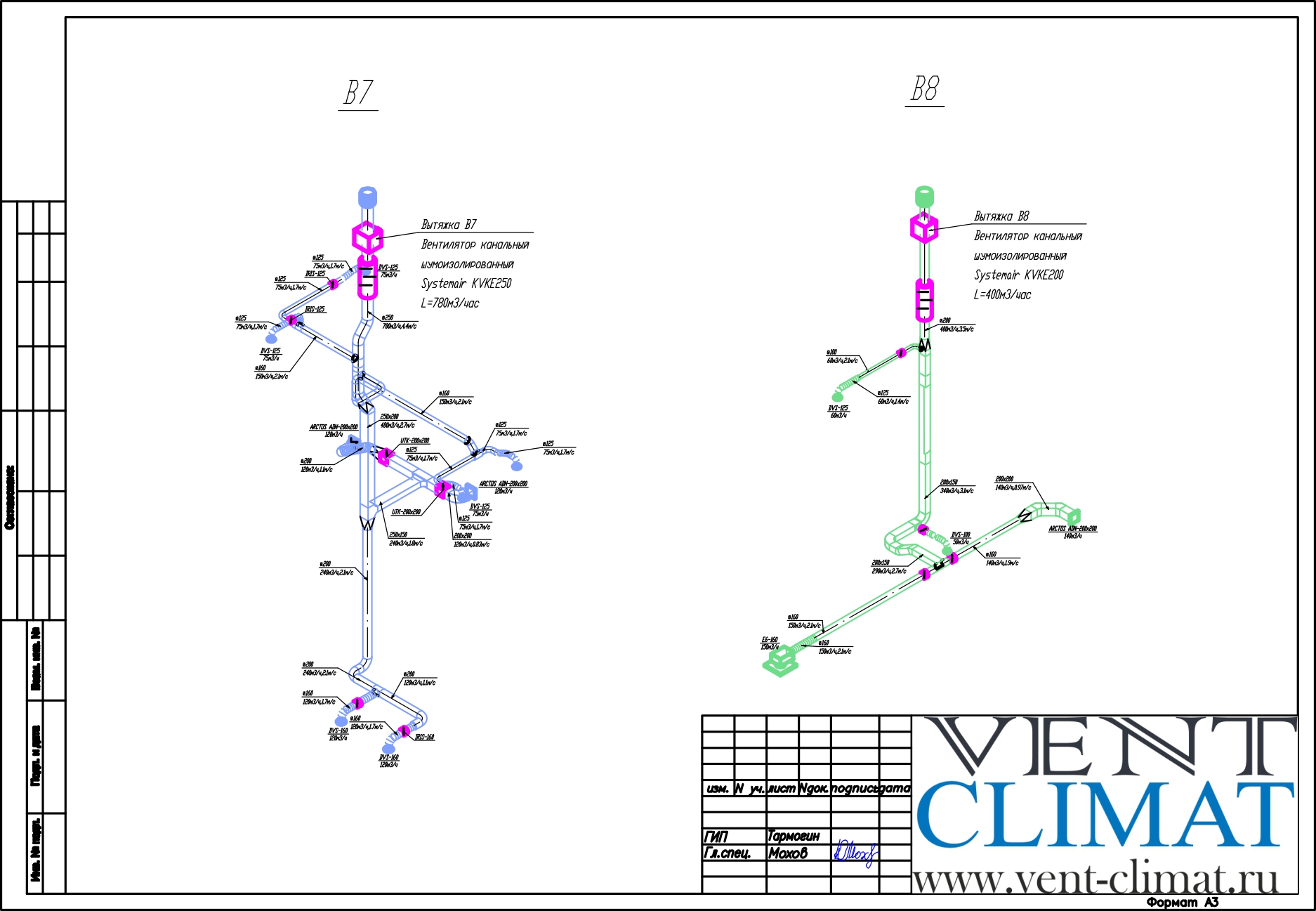

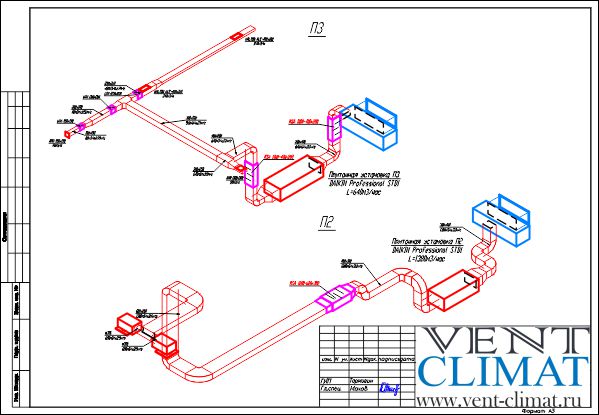

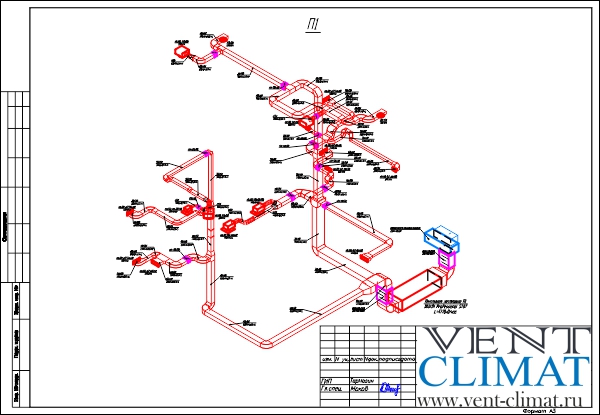

аксонометрия приточной системы П1аксонометрия приточной системы П2 иП3аксонометрия вытяжных систем В3 и В4Аксонометрия (изометрия) вентиляционных систем В5 и В6Аксонометрия (изометрия) вентиляционных систем В7 и В8































































































































































5. Аксонометрия (изометрия) систем канальных кондиционеров

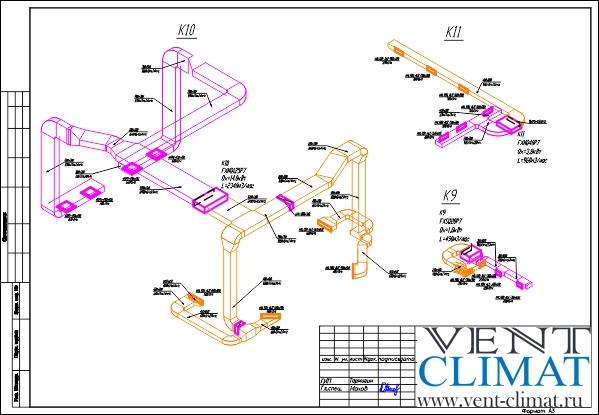

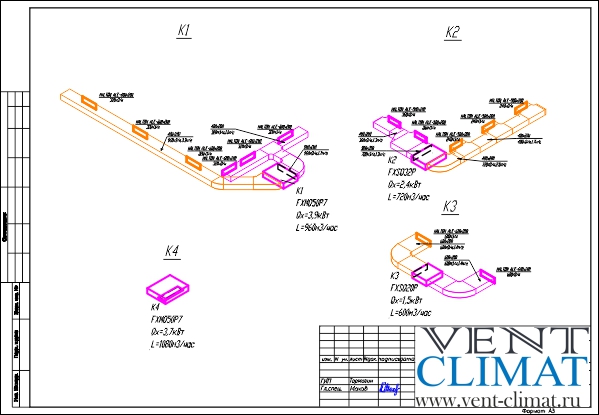

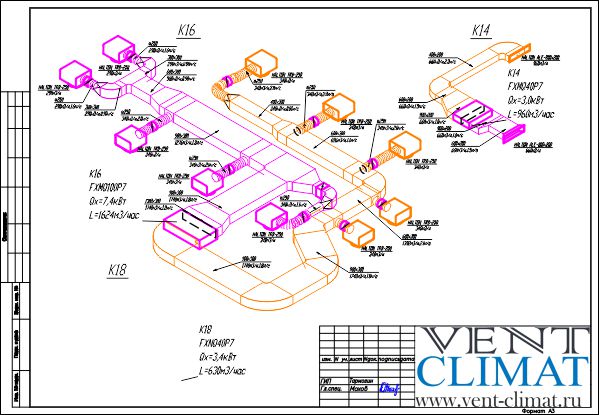

Аксонометрия (изометрия) систем канальных кондиционеров К1-К4Аксонометрия (изометрия) систем канальных кондиционеров К10Аксонометрия (изометрия) систем канальных кондиционеров К16

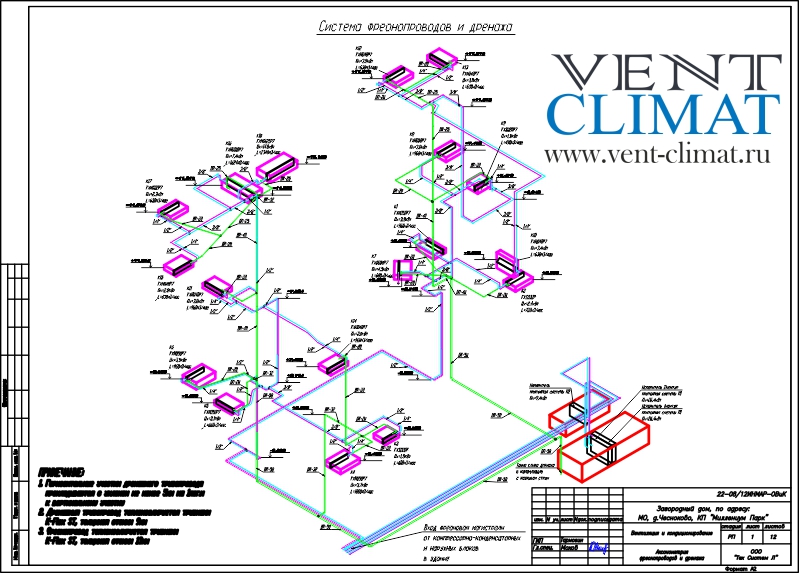

6.Аксонометрия фреонопровода и дренажа

Аксонометрия фреонопровода и дренажа
