Пример расчета экономической целесообразности применения рекуператора

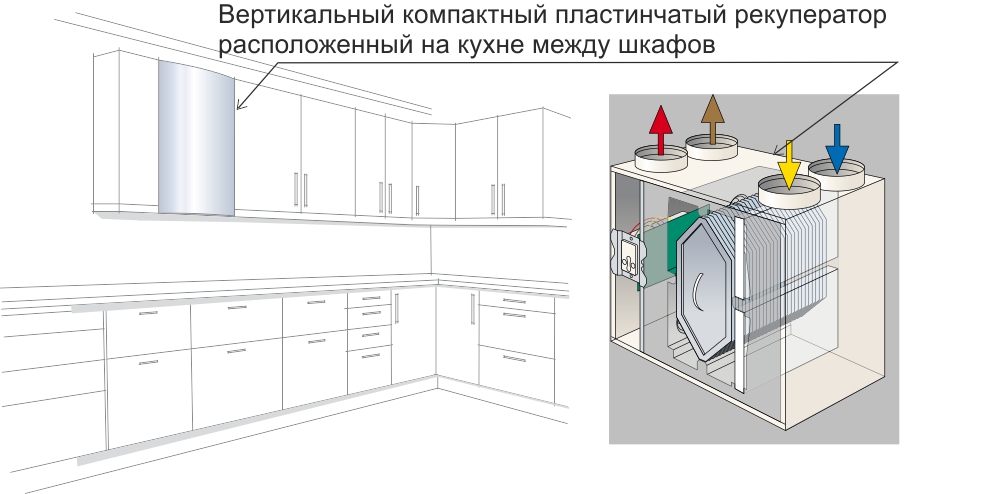

приточно-вытяжная установка с пластинчатым рекуператором в квартире на кухнеПредположим, что в доме находятся помещения, в которых должна быть вытяжная вентиляция:

1.        кухня с вытяжным зонтом над плитой – мин. 300куб.м/час

2.        две ванных комнаты по 50куб.м./час итого 100куб.м/час

3.       отдельный туалет – 50куб.м/час

4.       гардеробная – 25куб.м/час

 в течение часа должен произойти обмен воздуха с объемом:  300+100+50+25 = 475 куб.м./час.

Что бы создать воздушный баланс в доме, требуется возместить приточным воздухом удаленный вытяжкой воздух. Желательно создать положительный баланс, приточного воздуха больше вытяжного на 10-15%, что бы уличный воздух не поступал в дом через неплотности строительных конструкций.

Приточный воздух: L= 475куб.м/час+10%=523куб.м/час

Зимой для нагрева приточного воздуха до +22гр.Ц в самый холодный период -28гр.Ц. без применения рекуператора требуется 8730Вт тепловой энергии. При применении пластинчатого перекрестно-точного рекуператора КПД рекуперации составляет 53,6%. После рекуператора температура приточного воздуха составляет 0гр.Ц. Далее воздух догревает водяной или электрический нагреватель воздуха до комфортной температуры +22гр.Ц и требует всего 3840Вт тепловой энергии.

Этот расчет сделан для максимально холодного периода времени года в г.Москва и Московской области по Справочному пособию к СНиП «СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ»

Но температура  на улице не всегда бывает  -28гр.Ц.  Поэтому берем данные из таблицы 3 «Средняя продолжительность температуры воздуха различных градаций, час» из  Справочного пособия к СНиП «СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ». И рассчитываем требуемую тепловую энергию для нагрева приточного воздуха с применением рекуператора и без рекуператора, так называемый – прямоток.

Данные для расчета:

Расход приточного воздуха = 523куб.м./час, Потеря давления в сети воздуховодов =300Па;

Расход вытяжного воздуха = 475куб.м/час, Потеря давления в сети воздуховодов =300Па;

Нагрев производится водяным калорифером с температурой воды на подаче - +80гр.Ц, на обратке -  +60гр.Ц.

Формула расчета требуемой тепловой энергии для нагрева наружного воздуха до температуры воздуха в доме, выглядит так:

                                 Q= L/3600 x ρ x Ср x ( tвнутр – tнаруж), кВт

Где:   L – расход приточного воздуха, куб.м/час;

          ρ= 1,2 – плотность воздуха в температурных  пределах от -40гр.Ц до +40гр.Ц, кг/куб.м

         Ср= 1,005 – удельная теплоёмкость воздуха в температурных  пределах от -40гр.Ц до +40гр.Ц, кДж/кг*К

      tвнутр =22 –температура внутри дома, гр.Ц

      tнаруж  –наружная температура , меняется в  зависимости от природных условий , гр.Ц







Общие данные

Наружная температура воздуха,        гр.Ц

Средняя продолжительность температуры воздуха различных градаций,  час

Расчетное теплопотребление при расходе воздуха 523куб.м./час и прямоточном исполнении приточной установки и температуры в доме 22гр.Ц, кВт

Расчетное теплопотребление при расходе воздуха 523куб.м./час с рекуператором в приточной установке и температуры в доме 22гр.Ц, кВт

-28,1

9

8,78

3,84

-26,1

18

8,43

3,71

-24,1

26

8,08

3,56

-22,1

35

7,73

3,38

-20,1

70

7,38

3,22

-18,1

88

7,03

3,07

-16,1

114

6,68

2,91

-14,1

131

6,32

2,73

-12,1

166

5,97

2,58

-10,1

228

5,62

2,42

-8,1

254

5,27

2,24

-6,1

316

4,92

2,08

-4,1

368

4,57

1,93

-2,1

465

4,22

1,77

-0,1

570

3,87

1,59

1,9

789

3,52

1,44

3,9

526

3,17

1,28

5,9

447

2,82

1,12

7,9

429

2,47

0,95

9,9

465

2,12

0,79

11,9

517

1,77

0,63

13,9

561

1,42

0,46

15,9

543

1,07

0,30

17,9

500

0,72

0,14

19,9

369

0,37

0,00

21,9

298

0,02

0,00



114,34 кВт

48,13 кВт



Потребленная тепловая энергия при применении прямоточной приточной системы составляет 114,34кВт за весь отопительный период

Потребленная тепловая энергия при применении приточной системы с рекуператором перекрестно-точного типа  составляет 48,13кВт за весь отопительный период .
