Вентиляция заготовительных и сборочно-сварочных цехов

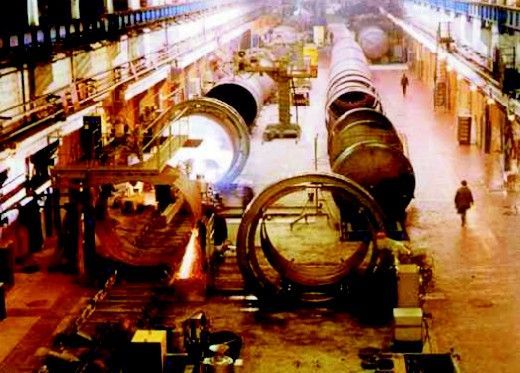

вентиляция сборочно-сварочного цеха Категория помещения по взрыво-пожароопасности: заготовительные и сборочно-сварочные цехи относятся к категории «Д».

Производственные вредности в цехах: воздушный аэрозоль во время сварочных работ, оксиды марганца, фтористый водород и другие соединения.

Условия работы в рабочей зоне: работа средней тяжести при незначительных избытках явного тепла.

Отопление заготовительных и сборочно-сварочных цехов: предусмотреть воздушное, соединенное с приточной вентиляцией. Используют воздушно-отопительные агрегаты. В нерабочее время для отопления цеха приточные установки переводят в режим рециркуляции. Местная вытяжная вентиляция заготовительных и сборочно-сварочных цехов Тип местного отсоса и количество удаляемого воздуха рекомендуется принимать согласно указаниям таблице 1. Количество производственных вредностей, выделяющихся при сварочных работах, резке зависит от типа сварочного оборудования, типа и расхода электродов, проволоки, длины сварочного шва или линии разреза и т.п. Количество производственных вредностей следует определять по данным таблицы 2. Коэффициент работы и эффективность работы вытяжных шкафов принимают 90%, а для других типов местных отсосов — 75%. При газоплазменной резке металлов с применением различных газов установки местной вытяжки изготовляются в искрозащищенном исполнении.

Общеобменная вентиляция заготовительных и сборочно-сварочных цехов

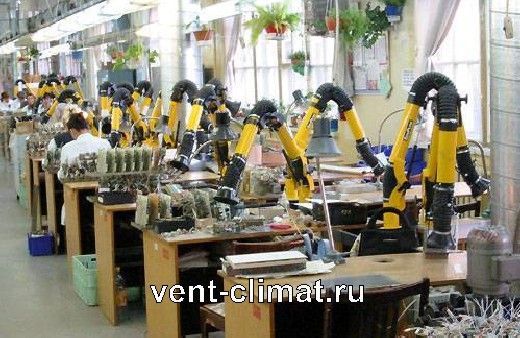

вентиляция сварочного цеха Вытяжную вентиляцию цехов следует предусмотреть естественную из верхней зоны, приточно-механическую для холодного периода года и естественную в нижнюю зону для теплого периода. Допускается механическая вытяжка из верхней зоны. При газоплазменной резке металлов различными газами и отсутствии отсосов 66% воздуха следует удалять из нижней зоны и 34% воздуха из верхней.

Подачу воздуха следует предусматривать следующим образом:

• при сварке и резке на нестационарных постах подачу воздуха предусмотреть сосредоточенно в верхнюю зону с регулируемым углом наклона струи;

• при сварке в среде инертных газов и при наличии зонной вытяжки, а также в цехах при наличии местных отсосов — подачу воздуха предусмотреть рассредоточено в рабочую зону или струями, направленными в рабочую зону с высоты 4 - 6 м (воздухораспределители типа НРВ).

Значения коэффициента m для определения температуры воздуха в верхней зоне помещения следующие: при схеме «снизу – вверх» - 0,7, а при схеме «сверху – вниз» - 1,0.

Таблица 1 — Местные отсосы заготовительных и сборочно-сварочных цехов

Наименование технологического оборудования или место расположения укрытия	Тип местного отсоса	Скорость воздуха, м/с	Объем отсасываемого воздуха, м3/ч	Альбом чертежей типовых отсосов и укрытий
Ручная электродуговая сварка
Стол для сварки мелких изделий	Вытяжной шкаф с размером проема 700х400 мм	0,5-0,7 в рабочем проеме	600-800
Столы на стационарных постах	Панели равномерного всасывания	3-4 в живом сечении с проверкой скорости у источника выделения вредностей	По расчету	Серия 4.904-37
В закрытых объемах	Отсос системы ЛИОТ с применением вакуум-насосной установки	6,5	150	Серия 4.904-37
Сварка под слоем флюса
Универсальный сварочный автомат	Встроенный отсос		35-42	Альбом ПИ-1
Универсальный сварочный автомат АБС при наплавке	Приближенный щелевой отсос		800	Серия ОВ-02-151
Сварка в среде защитных газов
Автомат АДК-500-6 для сварки в среде углекислого газа	Верхний щелевой отсос		500	Серия ОВ-02-151
Газоплазменная обработка металла
Стол	Вытяжка из шкафа		1000	Серия ОВ-02-151
Автоматическая машинная резка на раскроечном столе	Нижний секционный отсос 1,5х1,5 м	2,5-3,3 в живом сечении	6000	Чертежи ВНИИОТ ВЦСПС, Ленинград
Контактная электросварка
Машина для точечной сварки МТП-75	Верхний отсос от места сварки		380
Машина для точечной сварки АТП-10	Щелевой отсос от электрода		380

Таблица 2 — Количество вредных веществ, выделяющихся в воздух

(в граммах на 1 кг расходуемого материала)

Материал		Сварочный аэрозоль	Вредные вещества, выделяющиеся в воздух, г/кг
Тип (способ) сварки	Марка		Окись марганца	Фтористый водород	Прочие
Тип (способ) сварки	Марка		Окись марганца	Фтористый водород	Наиме- нование	Коли- чество
Электросварка сталей штучными электродами общего назначения
Э42-Т	АНО-5	14	1,87
Э42-Т	АНО-6	16,3	1,95
Э42-Т	АНО-7	12,4	1,45
Э42-А	УОНИ-13	136,6	0,51
Э50-АФ	УОНИ-13	18	1,09	2,3
Э60-АФ	УОНИ-13	7,5	1,41	1,17
Сварка чугуна
Проволока XI9П9Ф203		7,0	0,42		Хромовый ангидрид	0,03
СВ-16Х16Н-25М6		15,0	3 0		То же	1,0
Сварка в аргоне
Проволока		20,0			Окись алюминия	15,0
Наплавка
Ручной газовый С-27		3,16
