НАНОТЕХНОЛОГИИ и ЧИСТОЕ ПОМЕЩЕНИЕ

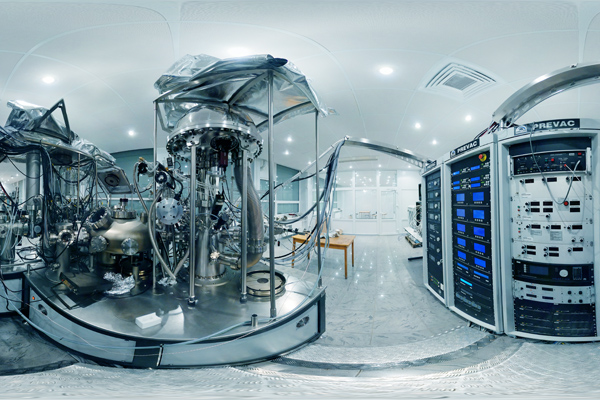

  Многие видели примеры чистых помещений, как-то операционные, реанимационные отделения, но в таких помещениях как бы Вас это не удивляло, уровень чистоты недостаточен для нанотехнологических лабораторий.

  Очевидно, что новые технологии влекут за собой новые способы исследований, отличающиеся от обычных: в вакууме, при высоких температурах (более 250°С), при низких температурах (ниже 50°С), под давлением и в разных средах и т.д. При этом необходимо иметь возможность контролировать температуру с высокой точностью (иногда до ±0,01°С) вне зависимости от размеров нанолабораторий. Вентиляционная система нанотехнологической лаборатории помимо прочего, должна обеспечивать низкую вибрацию, так как многие приборы, используемые в исследованиях, требуют ограничений порядка 3-20µm/сек (для сравнения уровень обычного шума для человека составляет 500µm/сек).

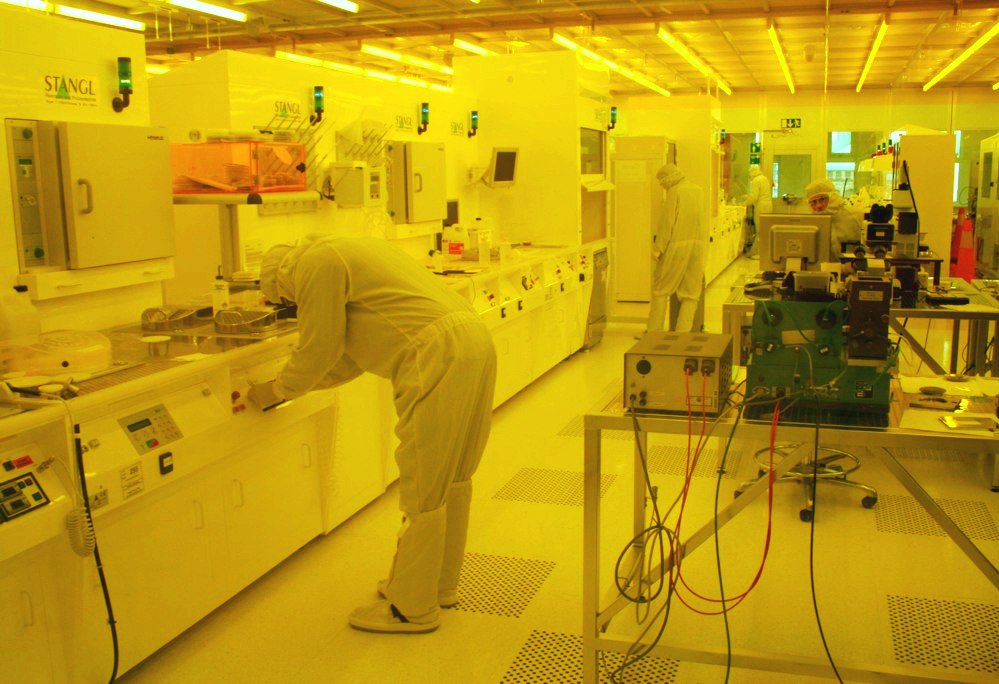

  Все эти процессы требуют особую среду и связь «чистых помещений» и нанотехнологий становится неразрывной. Чистые помещения это чистые зоны, предназначенные для обеспечения стабильного качества воздушной среды с постоянными параметрами: температурой, давлением, влажностью и поддающейся исчислению концентрацией аэрозольных частиц. Помимо этого вентиляционная система должна обеспечить автоматический высокоточный контроль и управление за необходимыми параметрами среды. Чистое помещение проектируют таким образом, чтобы непосредственно в нём были сведены к минимуму поступление, генерация и последующее накопление аэрозольных частиц.

    В общих чертах мы уже описывали особенности чистых помещений и выдвигаемые к ним требования согласно СНиП и ГОСТ в отдельной статье, напомним, что для проектирования чистого помещения необходимо знать:

- принципы построения чистых помещений;

- классификацию чистых помещений по классам чистоты и по типам воздухообмена;

- способы и характеристики организации воздухообмена;

- типы конструкционных материалов для чистых помещений;

- способы высокоэффективной фильтрации;

- методы определения концентрации частиц;

- основы эксплуатации чистых помещений.

  Каждый из перечисленных пунктов это сложные технические знания, которые должны быть закреплены определенным опытом. Например, в фильтрации используют HEPA-фильтры (HighEfficiencyParticulateAirfilter), ULPA-фильтры. Располагают такие фильтры в вентиляционной системе непосредственно в установках обработки воздуха, а также в конечных точках подачи воздуха в помещение в качестве конечной ступени очистки. Эффективность этих фильтров для частиц размером 0,3 мкм варьируется от 97,8 до 99,99995 %.

  Одним из обязательных моментов в нанотехнологических лабораториях это применение воздушного шлюза.

  Чтобы окончательно Вас сориентировать, что же такое чистое помещение в нанотехнологических лабораториях, приведем пример на «языке денег» - стоимость организации нанотехнологических лабораторий может составлять миллионы $, например в Национальном Институте стандартов и технологии в США нанолаборатория обошлась в $700 млн.
