КЛАССИФИКАЦИЯ ВОЗДУШНО-ТЕПЛОВЫХ ЗАВЕС

  В предыдущих статьях мы уделили внимание общим понятиям и методам проектирования воздушно-тепловых завес, а сейчас рассмотрим наиболее распространенный способ использования шиберирующего типа завес для промышленных и складских помещений.

  Воздушно-тепловая завеса состоит из следующих элементов: вентилятор, калорифер, системы воздуховодов, щелевых насадок, элементов контроля и управления. Основной конструктивный элемент завесы это воздуховод равномерной раздачи, который оснащен насадкой состоящей из направляющих пластин, которые и формируют необходимый угол движения воздушной струи завесы.

  Воздушно-тепловые завесы различаютс по таким параметрам: режим работы, направление струи, место воздухозабора и температура подаваемого воздуха.

1. Режим работы воздушной завесы.

В зависимости от технологического процееса в помещении, существует два типа завес - периодического действия и постоянного действия, то есть с периодически открытыми или постоянно открытыми проемами / воротами. При периодичной работе работа завесы не должна нарушать воздушно-тепловой баланс помещения, а при постоянной работе завесу можно использовать как приточно-вытяжную систему вентиляции и отопления.

2. Направление струи воздушной завесы:

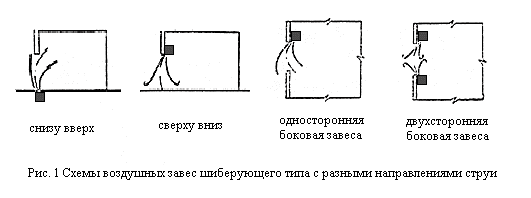

В зависимости от геометрических особенностей проема и технологического процесса применяют следующие способы формирования направления струи: снизу вверх, сверху вниз, горизонтально, одно- или двусторонне (рис. 1).

  Способ «снизу-вверх» позволяет эффективно предотвратиь проникновение холодного воздуха в нижнюю часть помещения. Такие завесы наиболее экономичны, так как при таком способе расходуется наименьший объем приточного воздуха. Недостаток заключается в риске засорения воздухоподающих щелевых насадок / решеток от проходящего транспорта или других причин. В тех случаях, когда риск такого засорения велик или нет возможности для очистки воздухоподающей системы, применяют завесы с боковым способом подачи воздуха. При больших габаритах проемов / ворот и технологической необходимости задержки транспорта в них, применяют двустороннюю боковую подачу воздуха. Завесы с подачей воздуха способом «сверху-вниз» применяют в случае когда перепад давлений с обеих сторон постоянен по высоте.

3. Место воздухозабора и температура подаваемого воздуха.

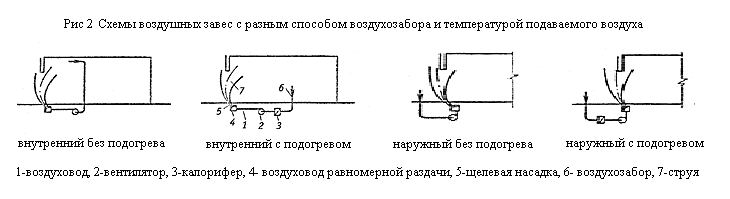

Воздушно-тепловые завесы можно условно разделить на четыре группы (Рис 2):

- забор воздуха происходит из внутренней зоны помещения без подогрева подаваемого воздуха, применяется когда происходит периодическое понижение температуры наружного воздуха;

- забор воздуха происходит из внутренней зоны помещения с нагревом подаваемого воздуха, применяется в случае повышенных требований к воздушной среде;

- забор воздуха происходит снаружи без подогрева подаваемого воздуха;

- забор воздуха происходит снаружи с подогревом подаваемого воздуха.

  Правильное понимание процессов инфильтрации и верный выбор необходимого типа и конструкции воздушно-тепловой завесы, позволит совместить функции завесы с функциями приточно-вытяжной вентиляционной системы и системой отопления, что в конечном итоге сведет к минимуму энергозотраты по поддержанию в помещении заданного микроклимата.
