Кожухотрубные теплообменники

  В отдельной статье «Теплообменники» мы уже повествовали об основных видах этих устройств, а в этой статье мы хотели бы остановиться на одном из типов, а именно Кожухотрубных, еще они называются «скоростные»,  а простое название их «Труба в трубе».

  Как известно задача теплообменника обеспечить теплообмен, в конструкции Кожухотрубных устройств это сделано за счет расположения одной трубы внутри другой, или же нескольких труб (пучка труб). Диаметры и длины трубок, а также скорость потока внутри трубок и межтрубном пространстве рассчитывают исходя из необходимого теплообмена.

  Параметры использования кожухотрубных теплообменников находятся по темпреатуре в пределах 140-150*С, давлению не более 1,0 МПа (10 кгс/см2).

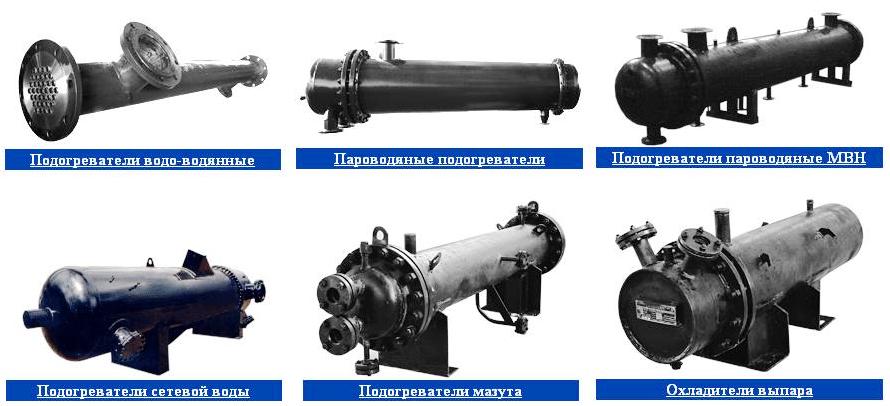

кожухотрубные

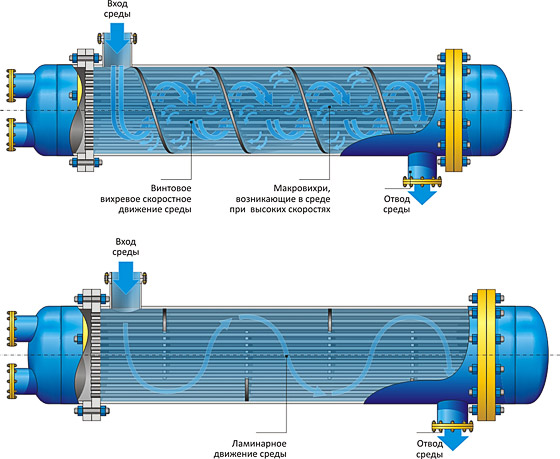

  В отличии от пластинчатых теплообменников, в кожухотрубных среды двигаются с большой скоростью, так как это один из параметров обеспечивающий наибольший коэффициент теплообмена. Вторым параметром, оказывающим влияние на теплообмен, является большое количество трубок маленького диаметра, расположенных внутри основной трубы (цилиндра). Поверхность этих трубок образует площадь теплообмена, также как пластины у пластинчатого теплообменника.

      В современных конструкциях кожухотрубных теплообменников применяют профилированные трубки с винтовыми (кольцеобразными) канавками, которые создают турбулентность и увеличивают теплоотдачу, при этом, не увеличивая гидравлическое сопротивление. Но, к сожалению, такая конструкция долговечна при условии адекватной качественной фильтрации протекающих сред, так как при очистке труб теплообменника нарушается геометрия и покрытие канавок и срок службы теплообменника значительно сокращается. Главной проблемой кожухотрубных теплообменников является коррозия, так как изготавливаются они из углеродистых сталей, в отличии от пластинчатых теплообменников изготавливаемых из нержавеющих сталей. Также хотим указать на невозможность регулировки горизонтальных кожухотрубных теплообменников по конденсату из-за нелинейности площади теплообмена.

  Зато кожухотрубные теплообменники обладают многими достоинствами. Их стоимость дешева, так как применяются дешевые марки стали (хотя количество стали может оказаться значительным), а технологический процесс сборки прост. Обслуживание низкозатратное (очистка межтрубного пространства осуществляется кавитационно-ударным (наряду с химическим) методом или механическим способом), ремонтопригодны - фактически при полном износе, какой либо внутренней трубки ее просто заглушивают (это влечет за собой уменьшение площади теплообмена, поэтому зачастую при подборе теплообменника учитывают возможные потери и берут с запасом по поверхности). Кожухотрубные теплообменники способны выдерживать резкие и значительные изменения давления и температуры (пучки трубок выдерживают вибрацию и гидроудары). Если не предусмотрена фильтрация в системе отопления, то кожухотрубные теплообменники наименее притязательны к чистоте сред. Если предусмотрена вертикальная установка теплообменника, то с помощью кожухотрубного типа будет уменьшено использование производственной площади и сможет осуществляться регулировка по конденсату. Срок службы составляет 20-25 лет.
