Расчет вентиляции

 Расчет вентиляции начинают с подбора оборудования, а его выбирают исходя из задачи обеспечения системы вентиляции следующими параметрами:

Производительность по воздуху (м*3/ч)

Рабочее давление (Па)

Скорость потока воздуха в воздуховодах (м/с)

Допустимый уровень шума (дБ)

Мощность калорифера (кВт)

   Проектирование системы необходимо начинать с  расчета требуемой производительности по воздуху.

Для этого расчета необходим план помещений (поэтажно) с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

Для начала необходимо определить требуемую кратность воздухообмена (для каждого отдельного помещения). Этот показатель указывает, какое количество раз в течение часа, происходит полное обновление воздуха в помещении и зависит от назначения помещения, мощности установленного оборудования (выделяющего тепло), количества персонала/людей в помещении и определяется согласно СНиП (Строительные Нормы и  Правила).

    Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей (для каждого помещения). Большее значение и будет принято за расчетное.

Расчет воздухообмена по кратности:

  L = n * S * H, где

L - требуемая производительность приточной вентиляции, м*3/ч;

N - нормируемая кратность воздухообмена (для жилых помещений n=1, для офисов n=2,5)

S - площадь помещения, м*2;

H - высота помещения, м;

 Расчет воздухообмена по количеству людей:

  L = N * Lнорм, где

L - требуемая производительность приточной вентиляции, м*3/ч;

N - количество людей;

Lнорм - норма расхода воздуха на одного человека, м*3/ч (в состоянии покоя 20, офисная работа 40, физическая нагрузка 60).

   После расчета производительности по воздуху приступают к подбору приточной установки соответствующей производительности и к проектированию воздухораспределительной сети.

  Необходимо учитывать, что из-за сопротивления в воздухораспределительной сети происходит падение производительности приточной установки (такие показатели указаны в технических характеристиках оборудования).

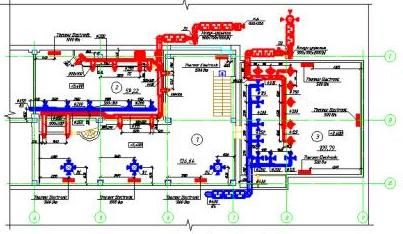

  Проектируя воздухораспределительную сеть, составляют схему воздуховодов, по которой рассчитывают три взаимосвязанных параметра — рабочее давление, скорость потока воздуха и уровень шума.

  Требуемое рабочее давление определяется мощностью вентилятора и рассчитывается исходя из диаметра, типа и геометрии воздуховодов (числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха и т.д.).
