Механическая вентиляция позволяет обеспечить подачу расчетного количества приточного Воздуха на значительные расстояния в пределах здания непосредственно к рабочим местам или в определенные зоны помещений, в необходимом количестве и с определенной скоростью на выходе из воздухораспределителей, а также удаление загрязненного Воздуха из помещений в заданном объеме.

Необходимая производительность по Воздуху, тип приточной и вытяжной механической искуственной вентиляции определяется количеством, классом опасности, видом выделяемых в помещении вредных веществ и их ПДК, а также количеством выделяемой влаги и теплоты от людей, технологического оборудования и теплопоступлений от солнечной радиации через окна и покрытие.

Приточная система вентиляции включает воздухозаборное устройство, приточную установку, сеть воздуховодов, воздухораспределители, устройства для регулирования воздуха.

 Приточные установки (камеры), содержащие утепленный клапан, устройство для очистки (воздушный фильтр), нагревания и перемещения воздуха, и при необходимости шумоглушитель, выполняют в строительном (в наше время уже не используеться)(рис 1.9.) и в сборном заводском исполнении (рис. 1.10).

Вытяжная система вентиляции состоит (начиная от забора загрязненного воздуха) из воздухоприемных устройств в виде решеток, зонтов, укрытий, местных отсосов, воздуховодов, устройства для перемещения, очистки, если требуется, удаляемого загрязненного воздуха от вредных веществ перед выбросом в атмосферу и выбросного устройства (рис. 1.8).

Устройство в одном помещении приточной и вытяжной систем вентиляции обеспечивает наиболее благоприятное, организованное движение воздуха в нем и, как правило, применяется в помещениях с большим количеством вентиляционного воздуха (залы, аудитории, классы, торговые залы и пр.)
Очень часто в здании имеются помещения с разными требованиями к параметрам внутреннего воздуха, т.е. так называемые "чистые" и "грязные". В этом случае необходимо организовать подачу приточного воздуха в "чистые" помещения в объеме, превышающем объем удаляемого из них воздуха, чтобы ислючить перетекание воздуха из помещений "грязных" в "чистые".

Только вытяжные системы могут предусматриваться в помещениях, из которых не должен попадать загрязненный воздух в соседние помещения (например, химические лаборатории, кухни, санузлы и т.п.).

Местные приточные системы обеспечивают подачу воздуха в определенную зону помещения. К ним можно отнести воздушные души, передвижные душирующие установки для создания в локальной зоне условий, благоприятных для человека. Находят применение также воздушные (без подогрева воздуха) и воздушно-тепловые завесы.

Воздушные завесы без подогрева воздуха используют для предотвращения поступления воздуха через открытые проемы, двери и ворота из одних помещений, где имеются вредные пары, газы и пр., в другие, в которых таких вредных выделений нет.

 Воздушно-тепловые завесы позволяют предотвратить поступление в здание холодного наружного воздуха через проходы, ворота и проемы в ограждениях, постоянно или временно открытые.
Местные вытяжные системы вентиляции применяют для улавливания и удаления вредных выделений непосредственно от мест их образования меньшим объемом Воздуха, что позволяет исключить распространение выделений по помещению, сократить воздухообмен в помещении и тем самым снизить расходы на обработку приточно-вытяжного воздуха.
Материал воздуховодов, тип вентилятора, воздухоочистного устройства зависит от вида вредных веществ (пары кислот, щелочи, пыль и пр.).

 Для удаления запыленного воздуха от укрытий технологического оборудования при производстве, например, асбеста, цемента, от мест пыления при дроблении, сортировке и измельчении материалов или пересыпки их применяют - системы аспирации.

Для удаления, например, древесных опилок и стружки проектируется система пневмотранспорта.

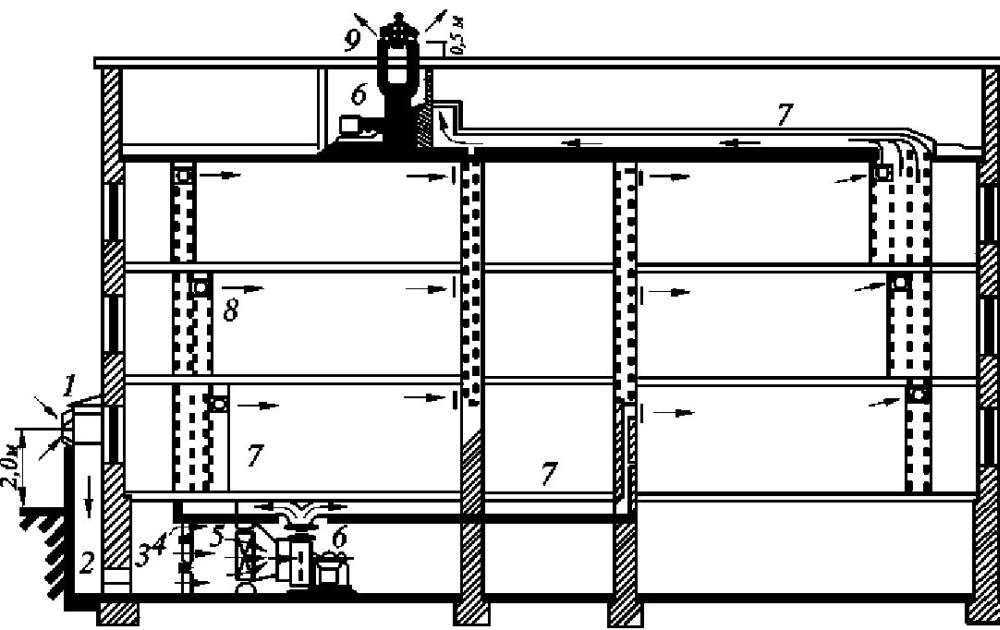

Рис. 1.8. Приточно-вытяжная вентиляция общественного здания:1 - жалюзийная решетка; 2 - воздухозаборное устройство; 3 - утепленный клапан; 4 - фильтр;5 - калориферы; 6 - вентилятор; 7 - каналы и воздуховоды; 8 - жалюзийные решетки, вытяжные и приточные; 9 - вытяжная шахта

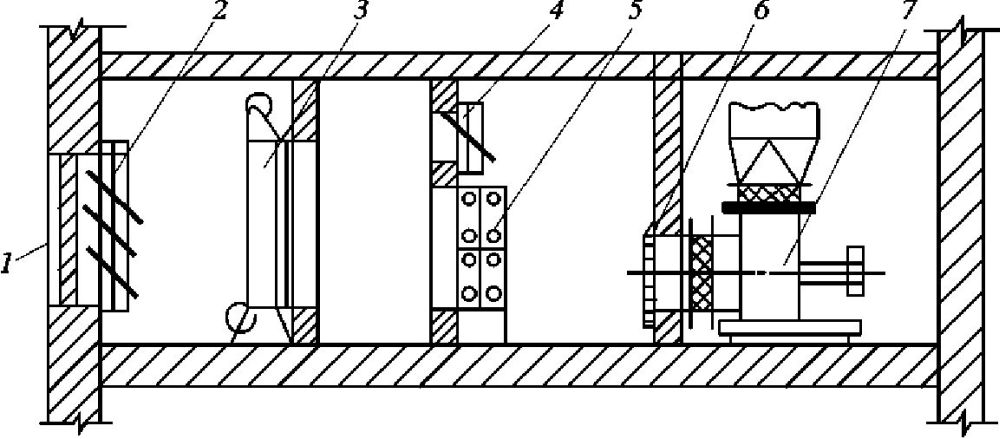

Рис. 1.9. Компоновка приточной камеры(устаревший вариант):1 - неподвижная жалюзийная решетка; 2 - утепленный клапан; 3 - рулонный фильтр;4 - обводной клапан; 5 - воздухонагревательная установка; 6 - предохранительная решетка;7 - вентилятор с электродвигателем











Рис. 1.10. Вариант компоновки приточно-вытяжной установки в сборном исполнении, включающей утепленный клапан, фильтр, воздухонагреватель, воздухоохладитель,вентилятор, вентиляторный блок, роторный рекуператор
