Все или отдельные параметры Воздуха (температура, относительная влажность, подвижность и чистота) в определенных пределах на рабочих местах в закрытых помещениях можно поддерживать Системой Кондиционирования Воздуха (СКВ). СКВ, В отличие от приточно-вытяжной вентиляции, обеспечивает не только необходимую смену Воздуха в помещении, но и автоматически поддерживает заданные условия в нем не зависимо от внешних климатических факторов и внутреннего режима работы в помещении.

В СКВ входит оборудование для необходимой обработки приточного воздуха (очистка, нагревание и охлаждение, увлажнение и осушение) и его подачи в помещения (рис.1,рис.2), а также источники тепло- и холодоснабжения, насосы и трубы для перемещения тепло - и холодоносителя, устройства для распределения воздуха, местные доводчики (подогреватели, охладители, увлажнители) и средства автоматического регулирования, дистанционного управления и контроля.

Основное оборудование для приготовления и перемещения воздуха обычно агрегируется в аппарат, установку, называемую центральным или местным кондиционером. Центральный кондиционер обслуживает несколько помещений, в которые воздух подается по сети воздуховодов. Местный же кондиционер обслуживает только то помещение, в котором он устанавливается.

По назначению СКВ подразделяют на системы комфортного и технологического кондиционирования. Комфортное кондиционирование применяют для поддержания оптимальных условий в помещениях жилых, общественных зданий, технологическое - для обеспечения параметров внутреннего воздуха, отвечающих требованиям производства, проведения технологических операций, хранения оборудования, материалов и техники. Причем, технологическое кондиционирование воздуха в помещениях с постоянным пребыванием людей должно соответствовать санитарно-гигиеническим требованиям.

СКВ также могут быть прямоточными и с рециркуляцией. Прямоточные системы, как правило, применяют для помещений, в которых, во-первых, требуется подача относительно одинакового количества приточного воздуха в течение всего года, во-вторых, выделяются вредные вещества 1 и 2 класса опасности, вещества взрывоопасные и пожароопасные, а также содержатся резко выраженные неприятные запахи. Рециркуляционные СКВ применяют для помещений, в которых определяющими являются не вредные вещества, а теплоизбытки и влаговыделения, переменные в течение суток, года. СКВ с полной рециркуляцией возможны в помещениях с тепло- и влаговыделяющим оборудованием, в которых люди могут находиться кратковременно. Кроме того, находят применение центральные установки приточно-вытяжной вентиляции и СКВ с теплоутилизаторами (рис.3).

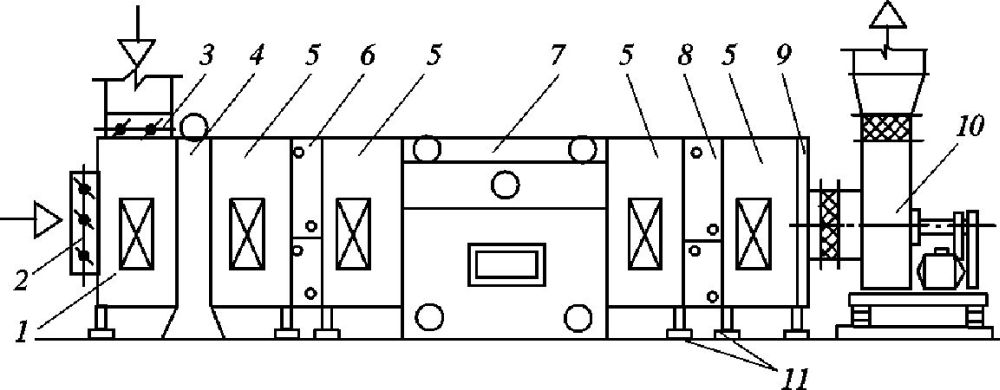

Рис. 1. Центральный кондиционер:
1 - смесительная камера; 2 - утепленный клапан; 3 - регулирующий клапан; 4 – противопыльный фильтр
фильтр; 5 - воздушная камера; 6 - секция первого подогрева; 7 - форсуночная камера орошения;
8 - секция второго подогрева; 9 - переходная секция; 10 - вентилятор; 11 - опоры

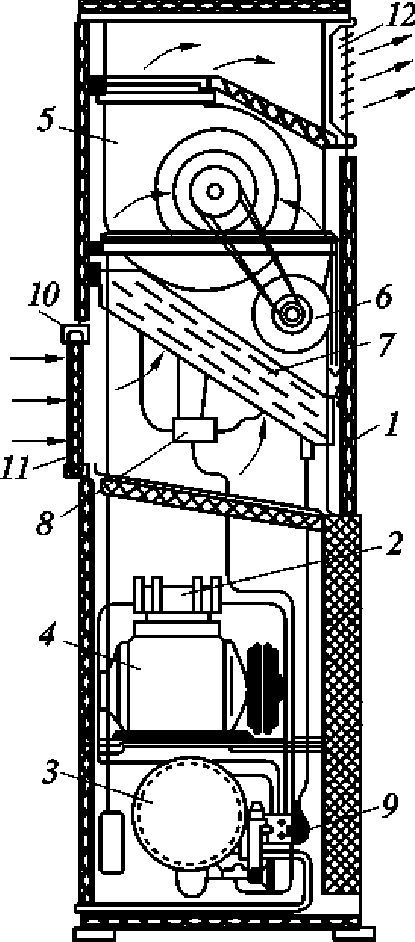

Рис. 2. Местный автономный кондиционер:
1 - корпус с теплозвуковой изоляцией; 2 - компрессор; 3 - конденсатор; 4 - электродвигатель компрессора; 5 - цетнтробежный вентилятор; 6 - электродвигатель вентилятора; 7 - спираль-ноленточный калорифер; 8 - разводка хладагента; 9 - четырехходовой кран; 10 - воздухозаборная решетка; 11 - ячейка масляного воздушного фильтра; 12 - приточная решетка

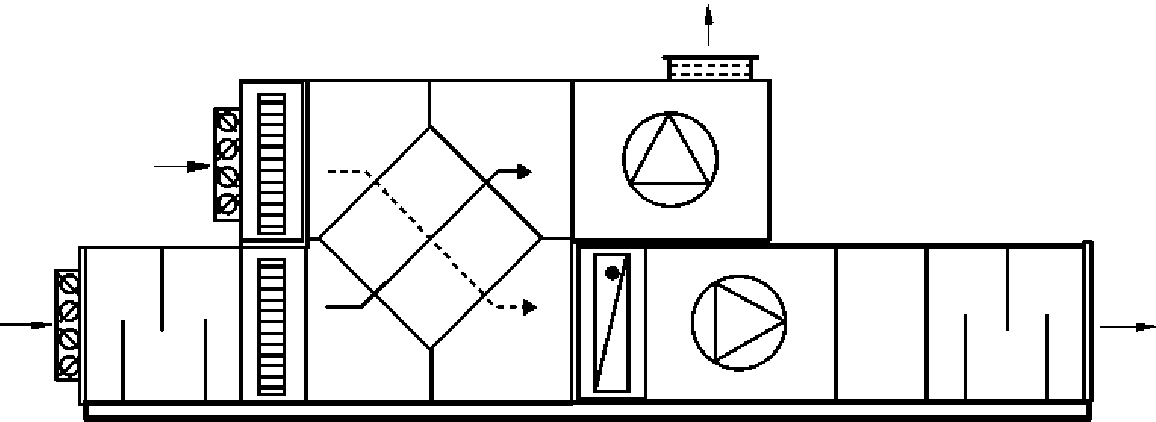

Рис. 3. Приточно-вытяжная установка с рекуперативным пластинчатым теплообменником и шумоглушителями на входе и выходе воздуха








В настоящее время находят применение различные СКВ.
На рис.4. представлена схема центральной СКВ с зональными подогревателями Воздуха 7, устанавливаемыми на ответвлениях к отдельному помещению. Производительность СКВ по приточному Воздуху определяется исходя из ассимиляции расчетных теплоизбытков и влаговыделений в каждом помещении. Зональные воздухоподогреватели 7 с помощью регулирующего клапана 8, установленного на обратной трубе теплоносителя с исполнительным механизмом, соединенным с датчиком температуры, позволяют поддерживать требуемую температуру в помещениях, в которых возможны значительные колебания теплоизбытков в рабочее время. При этом относительная влажность Воздуха может не быть в пределах требуемых значений. В таких СКВ налицо перерасход теплоты и холода на обработку воздуха в СКВ. Применение рециркуляции воздуха позволит уменьшить расходы теплоты и холода. Центральная двухканальная СКВ (рис. 5) отличается тем, что приточный Воздух, обработанный в кондиционере до определенных параметров, подается к помещениям по двум воздуховодам в теплоизоляции, в начале которых устанавливаются соответственно воздухоподогреватель 7 и воздухоохладитель 9. Поддержание заданной температуры в каждом помещении обеспечивается смешением в необходимом соотношении подогретого и охлажденного Воздуха (суммарное количество приточного Воздуха неизменно) в смесительном устройстве 10 с исполнительным механизмом и датчиком температуры. Применение рециркуляции Воздуха позволит уменьшить расходы теплоты и холода. Следует отметить, что при применении двухканальной СКВ в помещениях не требуются теплообменники, трубы тепло- и холодоносителя. На рис.6. представлена схема СКВ с переменным расходом приточного Воздуха. Количество приточного Воздуха регулируется в зависимости от теплоизбытков в помещении с помощью клапана 6, имеющего исполнительный механизм и датчик температуры. При изменении количества приточного Воздуха предусмотрено соответствующее изменение вытяжного Воздуха с помощью клапана избыточного давления 8. В этом случае производительность вентиляторов приточных и вытяжных установок должна регулироваться путем изменения числа оборотов электродвигателей. В системе предусмотрена и обводная линия с клапаном 7, позволяющая перепускать часть воздуха через вентилятор в количестве, обеспечивающем подачу приточного воздуха в помещения не менее допустимой. При применении СКВ с переменным расходом приточного воздуха в помещениях также не требуются теплообменники, трубы тепло- и холодоносителя.
В основном распространение центральная СКВ с эжекционными кондиционерами-доводчиками (рис.7). Кондиционер - доводчик имеет встроенную камеру смешения, теплообменник для нагревания или охлаждения воздуха, поступающего из помещения в доводчик.

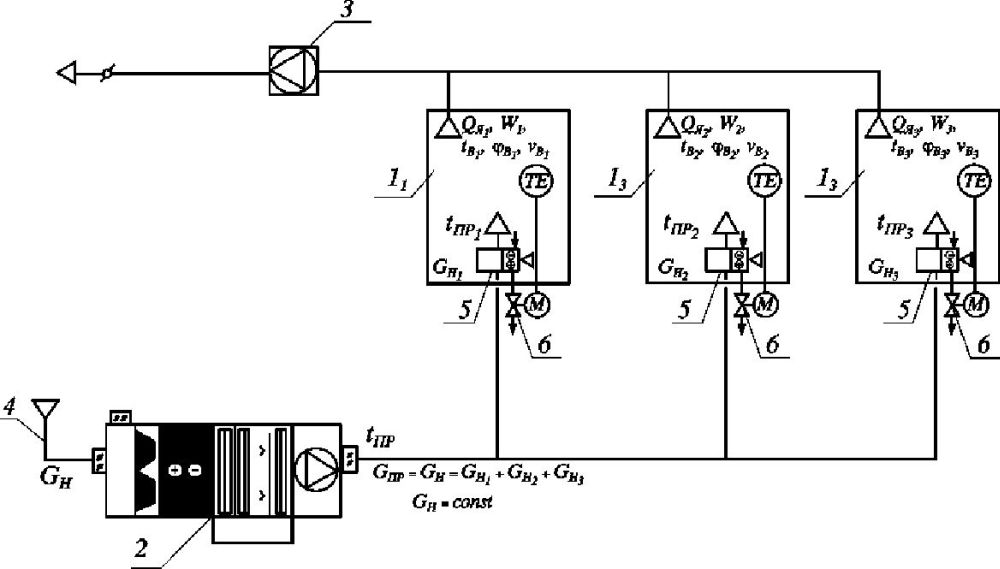

Рис.4. Принципиальная схема центральной системы кондиционирования Воздуха с зональными подогревателями: 1₁, 1₂, 1₃ - помещения; 2 - центральный кондиционер; 3 - вытяжной вентилятор; 4 - циркуляционный Воздуховод; 5 - воздухозабор; б - вытяжной воздуховод; 7 - зональный воздухонагреватель; 8 - регулирующий клапан

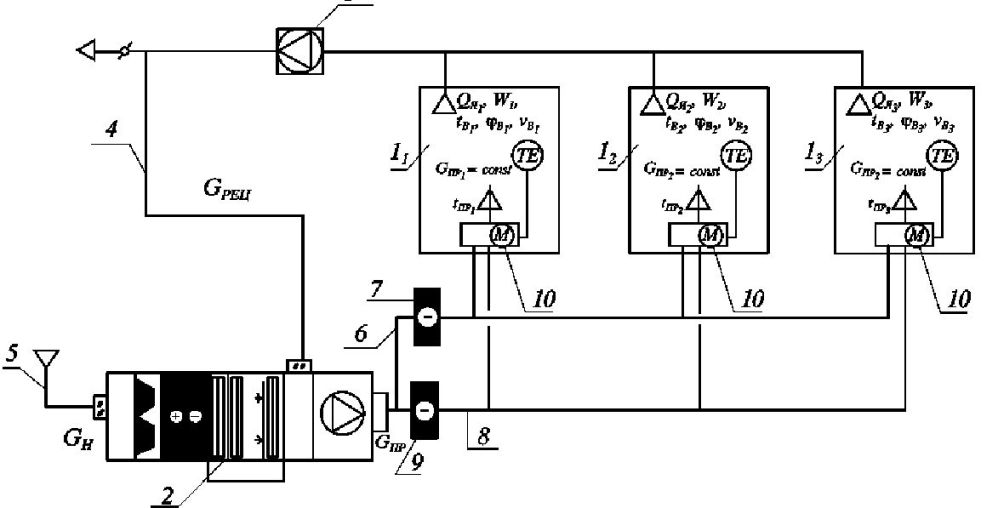

Рис.5. Принципиальная схема двухканальной системы кондиционирования Воздуха:
1₁, 1₂, 1₃ -помещения; 2 - центральный кондиционер; 3 - вытяжной вентилятор;
4 - рециркуляционный воздуховод; 5 - воздухозабор; б - канал нагревания Воздуха;
7 - воздухонагреватель; 8 - канал охлаждения воздуха; 9 - воздухоохладитель;
10 - смесительное устройство с исполнительным механизмом

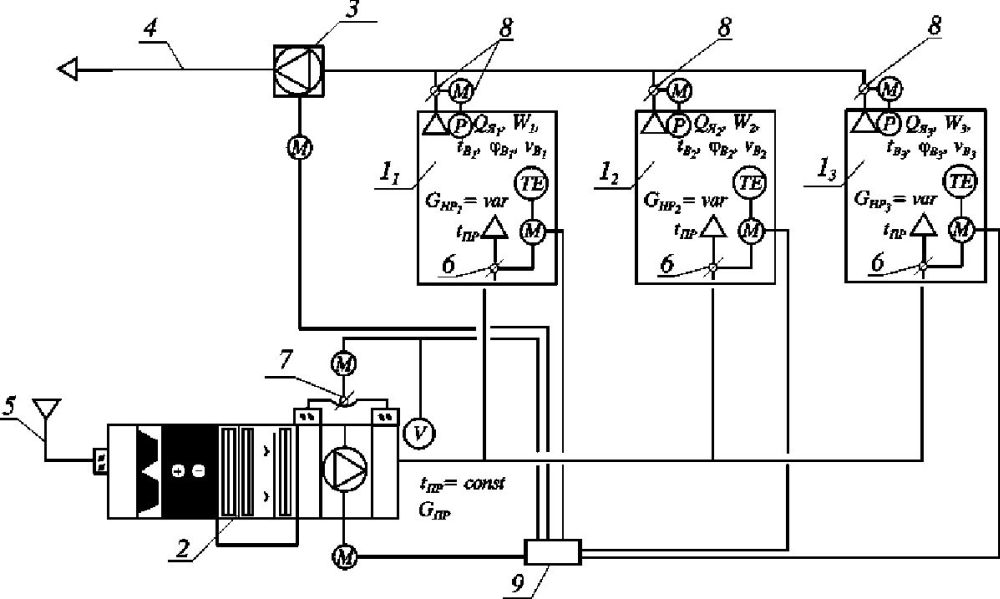

Рис.6. Принципиальная схема системы кондиционирования воздуха с переменным расходом:
1₁, 1₂, 1₃ - помещения; 2 - центральный кондиционер; 3 - вытяжной вентилятор; 4 - вытяжной воздуховод; 5 - воздухозабор; б - регулирующий клапан на приточном воздуховоде с исполнительным механизмом и датчиком температуры; 7 - клапан на обводной линии вентилятора; 8 - клапан избыточного давления; 9 - микропроцессорный блок управления

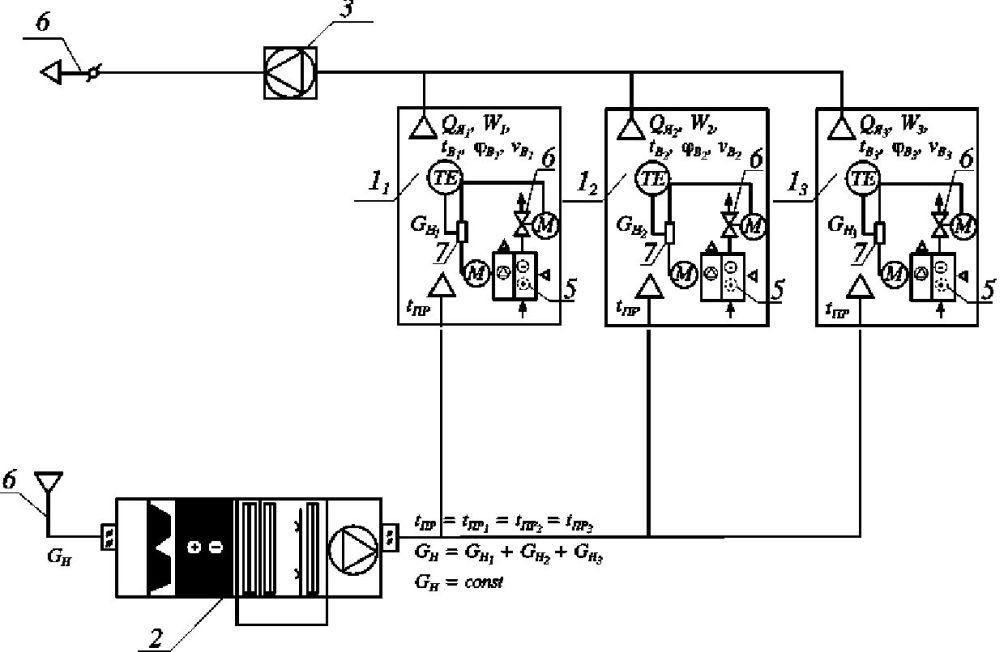

Рис.7. Принципиальная схема системы кондиционирования Воздуха с эжекционными кондиционерами-доводчиками:1₁, 1₂, 1₃ - помещения; 2 - центральный кондиционер; 3 - вытяжной вентилятор;4 - воздухозабор; 5 - эжекционный кондиционер-доводчик;6 - регулирующий клапан на обратном трубопроводе










В таких системах минимальное количество приточного Воздуха подводят к кондиционеру-доводчику 5, устанавливаемому как правило, В подоконной зоне. Наружный Воздух, выходящий из воздуховода с более низкой температурой (около 7-10 °С) через сопла в камеру смешения с большой скоростью, обеспечивает поступление Воздуха из помещения в камеру смешения. К теплообменнику подводится горячая и холодная вода. По числу подводящих труб такие СКВ называют 2-х или 4-х трубные. При 2-х трубной системе включение холодо- или теплоснабжения возможно сезонное общее, пофасадное или групповое. При 4-х трубной системе включение доводчика по теплу или холоду возможно в любое время. По данным зарубежных проектных организаций СКВ с эжекционными кондиционерами-доводчиками целесообразнее СКВ с зональными подогревателями.

При применении центральной СКВ с вентиляторными доводчиками 5 (рис.8) В помещения, в которых определяющими являются теплоизбытки и влаговыделения, принимается минимально необходимое количество приточного Воздуха. В таких системах приточный Воздух подается непосредственно в помещение или в вентиляторный доводчик, если в нем предусмотрено конструктивно смешивание приточного воздуха с воздухом из помещения (рециркуляционного). При смешивании приточного воздуха в вентиляторном доводчике (фэнкойле) с воздухом из помещения возможна подача приточного (первичного) воздуха с более низкой температурой (до 7-10 °С). Поддержание заданной температуры в помещении обеспечивается с помощью регулирующего клапана 6 на обратной линии тепло- или холодоносителя и регулятора скорости вращения вентилятора доводчика 7. Холодильную машину, охлаждающую воду, поступающую к вентиляторным доводчикам, называют в литературе еще чиллером. СКВ с вентиляторными доводчиками (или СКВ с фэнкойлами и чиллерами) может работать круглогодично, заменяя обычную систему водяного отопления.

В СКВ с вентиляторными доводчиками следует предусматривать систему сбора и удаления конденсата, выпадающего на поверхности теплообменника вентиляторного доводчика.

Схемы системы охлаждения фэнкойлов с применением арматуры ГЕРЦ или Oventrop представлены на схемах 1. и 2.

Серьезную альтернативу традиционным центральным СКВ составляют мульти-зональные СКВ и так называемые «сплит-системы» в тех случаях, когда отдельные этажи или отдельные помещения здания могут принадлежать различным владельцам, когда помещения отличаются по своему функциональному назначению, режиму работы или возможны частые перепланировки.

Мультизональные СКВ, предусматривающие в отдельных случаях в дополнение к обычной системе отопления и приточно-вытяжной вентиляции, обеспечивающей подачу и удаление минимально допустимое количество Воздуха, позволяют вести поэтапный монтаж оборудования, исходя из необходимости и возможности. В таких системах находят применение широкий модельный ряд внутренних блоков (подпотолочные, настенные, напольные, кассетные, канальные, работающие на фреоне), а также наружных блоков, работающих в режиме только охлаждения, охлаждения и нагревания и с утилизацией теплоты. Расстояние между внутренними и наружными блоками может достигать 125 - 150 м, в т ч. по вертикали 50 м. Наружные блоки располагаются преимущественно на покрытии.


В сплит-системах, как правило, используются настенные внутренние блоки с различными фильтрами (для сбора пыли, предотвращения развития плесневых грибков и бактерий, поглощения дыма, задерживания положительных ионов и пр.).
Рис.8. Принципиальная схема системы кондиционирования Воздуха с вентиляторными доводчиками: 1₁, 1₂, 1₃,- помещения; 2 - центральный кондиционер; 3 - вытяжной вентилятор; 4 - воздухозабор; 5 - вентиляторный доводчик; 6 - регулирующий клапан на обратном трубопроводе; 7 - регулятор скорости вращения вентилятора
