Канальные сплит-системы кондиционеры

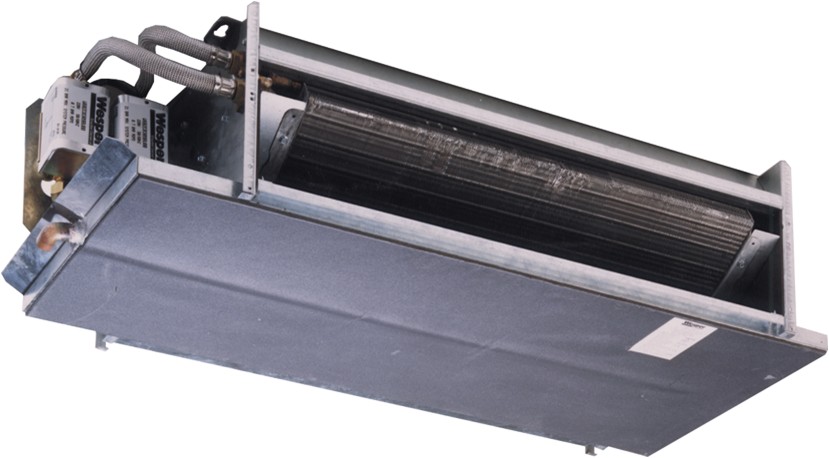

Воздух поступает в помещение и распределяется при помощи сети воздуховодов, вентиляционных решеток или диффузоров. Внутренний блок канального кондиционера встраивается непосредственно в систему воздуховодов и имеет более мощный вентилятор (по сравнению с другими моделями идентичной мощности), для того чтобы прокачать воздух через всю систему воздуховодов. Производительность охлаждения и обогрева, уровень шума и циркуляция воздуха зависит от модели канального кондиционера.

Канальные сплит-системы с холодопроизводительностью 5,0 кВт – представители семейства устройств кондиционирования, способных поддерживать комфортный температурный режим и создавать приточную вентиляцию сразу в нескольких помещениях. Они подходят для помещений площадью до 50 квадратных метров.

Установка и возможности.

Канальные сплит-системы, как и большинство своих собратьев, состоят из двух блоков – внутренних и внешних, которые соединяются медными трубами и управляющими электрокоммуникациями. Наружные блоки устанавливаются вне помещений – на улице: на стенах, на балконах, в саду или на крыше, иногда в подвале или на чердаке. Внутренние воздухообрабатывающие блоки канальных сплит-систем устанавливаются на отапливаемых площадях загородных домов, но, в отличие от остальных типов сплит-систем, – скрытно (за подшивными потолками в прихожих, на чердаках и т.п.). Напоминать о присутствии такого устройства будут только закрепленные на подшивном потолке или на стенах воздухозаборные (всасывающие из комнат воздух) воздухораспределительные диффузоры и решетки, через которые в помещения поступает кондиционированный воздух, и компактный настенный пульт управления, устанавливаемый в одной из кондиционируемых комнат.

В сравнении со сплит-системами других видов канальные могут обеспечивать наиболее высокий уровень качества микроклимата помещений. Как всякие бытовые кондиционеры, канальная сплит-система обеспечивает осушение, нагрев или охлаждение воздуха, его очистку в объеме помещения. Кроме этого, ей по силам такие функции, как полноценная вентиляция помещений, ионизация, а также увлажнение воздуха. Оборудование дает возможность добиваться исключительной равномерности температурного распределения и скорости перемещения воздуха даже в комнатах со сложной геометрической формой.

Экономические выгоды.

Для охлаждения воздуха нескольких комнат общей площадью до 50 кв. м. требуется лишь один аппарат на 5 кВт. Преимущества канальных сплит-систем становятся еще очевиднее, если необходимо кондиционировать 4–5 небольших комнат площадью 10–12 м2. Для таких помещений нужна мощность охлаждения 1–1,2 кВт, но сплит-систем такой производительности не изготавливают. Поскольку канальные сплит-системы подбирают отталкиваясь из суммарной потребляемой мощности, то с ними проблем не возникает. А вот традиционные системы настенного типа обладают минимальной производительностью 1,8–2,7 кВт, так что по мощности придется перезакладываться почти вдвое.

Следовательно, заказчик получит установку, которая по функциональным возможностям сопоставима с профессиональными системами центрального кондиционирования, а по цене приближается к самым демократичным бытовым кондиционерам воздуха. Конечно, все это возможно только при правильном проектировании и монтаже канальных системы, с учетом особенностей каждого кондиционируемого помещения (ориентации по сторонам света, розы ветров, типа остекления, геометрии комнат и высоты потолков, особенностей внутренних тепловых источников и т.д.). Поэтому все пусконаладочные и проектно-монтажные работы должны производить специализированные организации, обладающие достаточным опытом в установке канальных сплит-систем.

Воздухораспределительные устройства устанавливаются в любом удобном месте и соединяются с канальными блоками с помощью воздуховодов. Обработанный воздух рационально распределяется в помещении любой конфигурации.

Как выбирать?

Приступая к выбору сплит-системы, первым делом заказчик должен ответить на основной вопрос: для какой именно цели предназначается канальная система:
• Аппарат требуется для воздушного кондиционирования в одном или в двух смежных помещениях, в режиме 100% рециркуляции.
• Для всего дома, в режиме частичной рециркуляции с подмешиванием свежего воздуха (сплит-система для круглогодичного использования с приточной вентиляцией).
• Для всего дома, в режиме 100% рециркуляции.

Самое сложное – образовать на базе канальной сплит-системы по-настоящему работоспособную систему приточной вентиляции и кондиционирования. С позиции экономии начальных затрат подобная система является перспективной – можно обойтись без покупки независимых приточных установок со своей системой автоматики и дополнительной прокладки воздуховодов. Но не всякая модель канальных систем может применяться для круглогодичной вентиляции помещения и тут главное – не стать жертвой рекламы.

Первостепенным значением при эксплуатации канальных систем в режиме вентиляции обладают напорные характеристики вентиляторов внутренних блоков. Вентилятор должен формировать воздушные потоки достаточной силы, чтоб преодолевать аэродинамическое сопротивление приточной и обратной сети воздуховодов. Вторым важнейшим условием успешной эксплуатации аппарата в качестве системы с приточной вентиляцией, а особенно в местах с холодным климатом, является его способность подводить к воздушному потоку достаточное количество теплоты. Это позволяет кондиционеру в лютые морозы (для Москвы это -26°С и ниже, для Ялты – 0–3°С) поддерживать температуру приточных воздуховодов на уровне рекомендованных СНиПом +14 – +16°С.

Внутренний блок может обслуживать несколько комнат, от которых на вход к нему скрытно (за фальшстенами или фальшпотолком) протягиваются обратные воздуховоды и утепленные каналы подачи свежего уличного воздуха. Внутренний блок производит очистку смешанного потока в воздушном фильтре, охлаждая или подогревая и возвращая обратно в комнату – из системы в помещение за фальшконструкциями протянуты теплоизолированные подающие воздуховоды. Излишек воздуха (в приточном объеме) за счет создаваемого канальной системой избыточного давления удаляется через вытяжку на кухне и в санузлах.

Если естественная вытяжка не работает или малоэффективна, при установке канальной системы с приточной вентиляцией может возникать эффект хлопающих дверей, возникающий из-за существенной разницы давлений внутри и снаружи помещения. В таком случае используют специальные сети вытяжных каналов, сообщающихся с кондиционируемым помещением и с улицей. На конце вытяжной сети, до выброса воздуха на улицу, ставится центробежный вытяжной вентилятор. Выброс воздуха происходит через отверстия в стене и инерционной решетке, устанавливаемой снаружи и выполняющей функцию обратного клапана. Во время работы вентилятора она открывается, при остановке – закрывается. Для понижения шума, распространяемого через воздуховоды от вытяжных вентиляторов в помещение, перед источником шума ставится пластинчатый или трубчатый глушитель.

В автоматическом режиме

Как и в случаях со всякой другой климатической техникой, работоспособность канальной системы во многом определяется надежностью и качеством системы автоматики. Элементы автоматической системы есть как во внутреннем, так и во внешнем блоке. Владельцу системы достаточно контактировать лишь с пультом управления.

В противоположность системам с настенными внутренними блоками, пульты управления канальных аппаратов, как правило, проводные, они закрепляются на стенах в кондиционируемом помещении, на высоте 1,5–2 м от пола. Если система обслуживает несколько комнат, то пульт устраивается в помещении, выбранном в качестве главного. Кнопки пульта задают рабочий режим системы – обогрев или охлаждение, температуру помещения и скорость вращения вентилятора (1, 3, реже 5). Некоторые пульты могут автоматически выбирать нужный режим работы. В таких случаях система управления анализирует температуру помещения и заданную пользователем, автоматически выбирая режим, подогревая или охлаждая подаваемый воздух и подбирая скорость вентилятора.

Чаще всего у пульта есть недельный и 24-часовой таймер, позволяющий задавать время выключения и включения системы в заранее задаваемом режиме. Почти во всех моделях канальных систем, представленных на рынке, предусмотрена функция «Auto Restart», которая возобновляет работу устройства в прежнем режиме в случае кратковременного отключения электроэнергии. Обычно пульты сохраняют в своей памяти настройки на протяжении нескольких часов. В канальных системах с функцией самодиагностики можно считывать данные о состоянии отдельных частей климатической установки; причем необходимую информацию можно увидеть не только на жидкокристаллическом экране пульта управления, но и на дисплее удаленного компьютера.

У канальных сплит-систем с приточной вентиляцией может быть единая система автоматики, обслуживающая всю установку, или раздельная система, позволяющая управлять отдельно нагревателем воздуха и внутренним блоком. Естественно, использовать единую систему автоматики гораздо удобнее, чем работать с разными пультами, но такое решение за разумную цену может предложить не всякий производитель климатического оборудования.

За дополнительную плату

Почти все представленные на отечественном рынке производители канальной техники могут опционально поставлять пульты ДУ на ИК-лучах в комплекте с приемниками ИК-сигнала, у которых главные функциональные возможности такие же, как и у проводных пультов. А при помощи GSM-устройств управление канальной системой возможно не только со своего дивана, но и из любой точки планеты – для этого достаточно лишь иметь мобильный телефон. Разрешим и вопрос индивидуального регулирования температур в разных комнатах при помощи одного канального аппарата. Для этого сплит-системы дооборудуются системами зонального регулирования.

Системы зонального регулирования подают охлажденный или подогретый воздух в помещение в строго дозированном количестве. В результате работы такой системы исключается переохлаждение или перегрев любой из комнат дома. Комплект оборудования систем зонального регулирования содержит набор термостатов, число которых соответствует количеству зон обслуживания. Для больших комнат с целью увеличения точности поддержки температур можно выделить несколько зон обслуживания. Например, две маленькие смежные комнаты можно рассматривать как одну зону. Сигнал от термостата поступает в блок микропроцессорного управления, который управляет дозировкой подачи в помещение подготовленного воздуха и функционированием климатической системы. Эти операции реализуются при помощи электрических клапанов зонального регулирования, которые изменяют проходные сечения приточных воздуховодов в диапазоне от 0 до 100% и размещаются в вентиляционных каналах прямо перед диффузорами.

Для уменьшения шума, проникающего в помещение через воздуховоды, можно использовать две группы шумоглушителей: первая – на выходе и на входе внутреннего блока, вторая – возле отверстий ввода воздуховодов. Воздухообмен помещений строится по схеме «снизу-вверх» – воздухораспределительные и воздухоприточные устройства устанавливаются в подшивных потолках. Из внутренних блоков подача подогретого (охлажденного) воздуха в помещения производится посредством приточных диффузоров, обеспечивающих подачу значительных объемов свежего воздуха, которые перемешивается с воздухом в помещении при минимальном уровне шумов. Забор в сплит-систему рециркуляционного воздуха осуществляется при помощи вытяжных вентиляционных решеток.

Помимо нагрева (охлаждения) воздуха, сплит-система обеспечивает и вентиляцию выбранной зоны. Свежий уличный воздух по теплозвукоизолированным воздуховодам со встроенными шумоглушителями подается на вход внутреннего блока, где перемешивается с возвращающимся из помещения рециркуляционным воздухом. В холодное время года до смешивания осуществляется обогрев приточного воздуха при помощи электрокалориферов. Из внутренних блоков кондиционированный воздух проникает в рабочую зону. Избыток рециркуляционного воздуха удаляется через теплозвукоизолированный воздуховод в вентиляционную систему здания.
