Рекуператоры в вентиляционной системе приточно-вытяжного типа

При использовании приточно-вытяжной вентиляции в холодное время года ради экономии тепла в помещениях, холодный наружный воздух подогревают, используя принцип рекуперации тепла.

Рекуператор представляет собой теплообменник поверхностного вида, применяется в вентиляционных системах приточно-вытяжного типа для подогрева приточного воздуха за счет вытяжного. Существуют несколько видов рекуператоров.

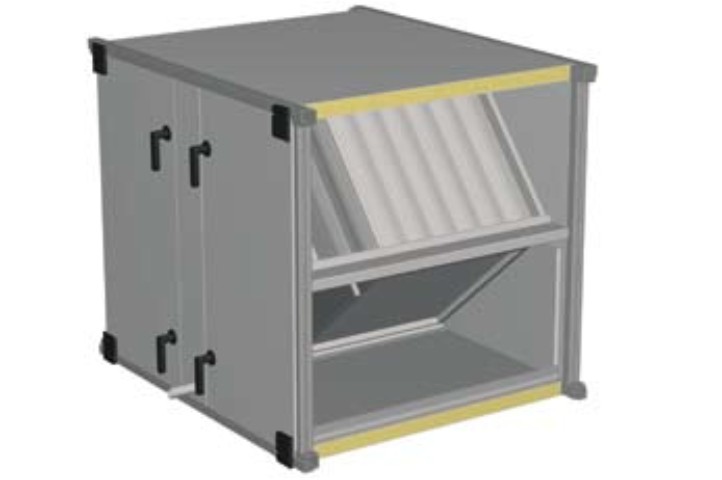

ПЛАСТИНЧАТЫЕ рекуператоры представляют собой набор пластин изготовленных из алюминия или нержавеющей стали, между которыми сохранен воздушный промежуток. Пакет пластин заключен в металлический корпус обычно кубической формы. Удаляемый из помещения воздух движется в каждом втором промежутке между пластинами в противоположном направлении движения приточного воздуха, который проходит по остальным воздушным промежуткам. Таким образом, нагретый воздух передает тепло через тонкие пластины холодному воздушному потоку. В процессе эксплуатации вентиляционной системы с пластинчатыми рекуператорами на пластинах образуется конденсат для удаления, которого в пластинчатых рекуператорах используют специальные отводы. Так называемые конденсатосборники имеют водяной затвор не дающий забирать и передавать вентиляторам воду в канал. Для предотвращения образования льда из конденсата при минусовой температуре наружного воздуха применяют систему размораживания. Величина теплообмена в вентиляционной системе регулируется с помощью перепускного клапана, с помощью которого можно настроить количество воздуха проходящего через пластинчатый рекуператор. Использование пластинчатых рекуператоров в вентиляционных системах приточно-вытяжного типа позволяют на 90% снизить затраты на дополнительный подогрев приточного воздуха.

КАМЕРНЫЕ (смесительные) рекуператоры представляют собой камеру, разделенную на две части специальной заслонкой. Принцип действия камерного рекуператора заключается в том, что удаляемый из помещения воздух попадая в одну часть камеры, нагревает ее, после чего заслонка меняет направление движения воздуха, так что приточный воздух нагревается от уже нагретых стен камеры. Недостатком камерных рекуператоров является то, что запахи и различные загрязнения могут передаваться от выходящего воздушного потока приточному воздуху.

РОТОРНЫЙ рекуператор представляет собой цилиндр, состоящий из пластин гофрированного металла расположенный между приточным и вытяжным каналом. При вращении ротор пропускает через себя сначала нагретый вытяжной воздух, а затем холодный приточный воздух. Таким образом, нагретые вытяжным воздухом пластины ротора постоянно нагревают приточный воздух. Уровень теплообмена в роторных рекуператорах регулируется за счет скорости вращения ротора.

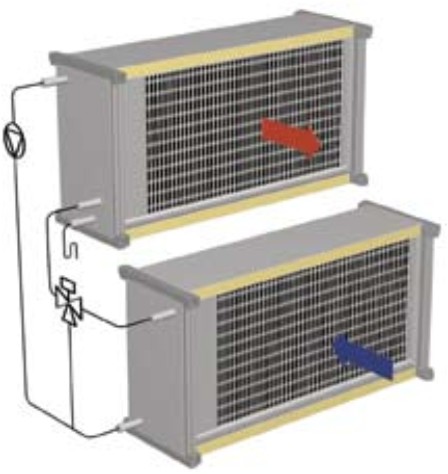

РЕКУПЕРАТОРЫ С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ состоят из двух жидкостных теплообменников, в которых происходит циркуляция раствора этиленгликоля. Такие рекуператоры применяют в вентиляционных системах, где приточный и вытяжной воздуховод проходят на расстоянии друг от друга. Теплоноситель циркулирует за счет работы циркуляционного насоса. Теплоотдача в таких рекуператорах регулируется за счет изменения скорости в циркуляции теплоносителя.

  ТЕПЛОВЫЕ ТРУБЫ представляют собой систему закрытого типа состоящей из трубок заполненных фреоном. При нагреве вытяжным воздухом фреон в трубках испаряется, после чего за счет охлаждения приточным воздухом конденсируется, переходя в жидкость, таким образом, происходит теплообмен в вентиляционной системе.

Пример расчета экономической целесообразности применения рекуператора.
